Comment brancher un interrupteur avec 3 fils ?

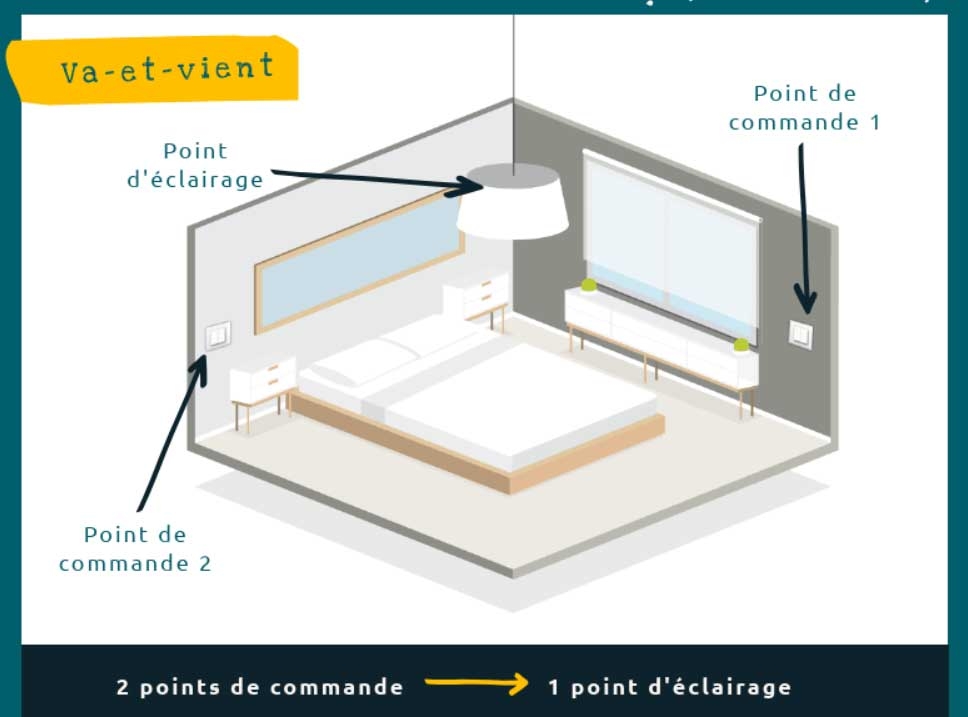

Dans votre logement, selon la configuration de votre pièce ou les fonctionnalités souhaitées, vous pouvez avoir besoin de pouvoir gérer un point d’éclairage de deux endroits différents. Par exemple, dans une chambre, pour plus de confort, il peut être judicieux de pouvoir gérer l’allumage à l’entrée de la pièce et l’extinction de la lumière en position allongée dans le lit. Pour effectuer ce genre de raccordement, il suffit d’utiliser un interrupteur 3 fils. Nous allons voir ce qu’est ce type d’appareillage et comment effectuer son branchement.

Que signifie « interrupteur avec 3 fils » ?

Tout d’abord, un interrupteur est un appareillage électrique, c’est-à-dire un point de commande pour la gestion de l’éclairage, de la VMC, des volets roulants, etc. Dans ce dossier, nous nous concentrons sur l’interrupteur qui assure la gestion d'un point d'éclairage.

Il existe différents branchements. En effet, en simple allumage, l’interrupteur allume un point lumineux à partir d’un seul endroit. Dès que la lampe peut être allumée à partir de deux endroits différents, cela signifie qu'elle est commandée par un interrupteur va-et-vient aussi appelé interrupteur 3 fils ou va et vient.

Les deux interrupteurs va-et-vient sont reliés par des navettes qui assurent la commutation entre les fonctions « allumage » et « extinction ».

Les étapes du branchement d’un interrupteur avec 3 fils

Avant de commencer, il est important de couper le courant et de vérifier que vous pouvez intervenir sur le circuit concerné en utilisant un vérificateur d'absence de tension.

Prenons l’exemple du raccordement d’un interrupteur en va-et-vient avec des conducteurs rigides de 1,5mm² de section, relié au tableau électrique via un disjoncteur 10A ou 16A selon la norme électrique NF C 15-100.

Vous avez besoin du matériel électrique suivant :

• niveau,
• tournevis isolé,
• pince à dénuder,
• fils électriques rigides section 1,5²,
• deux interrupteurs va-et-vient.

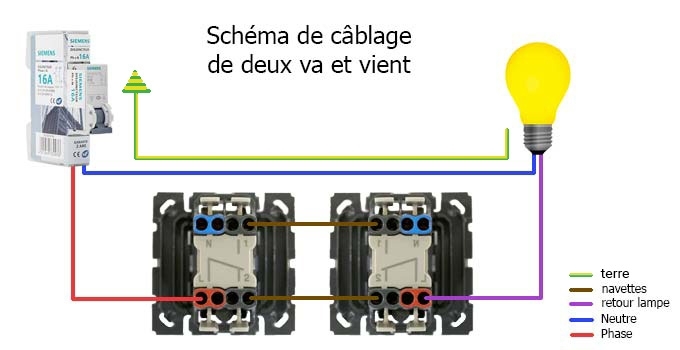

Voici un schéma pour vous aider à comprendre le principe de branchement du va et vient.

Branchement du premier interrupteur

Tout d’abord, dénudez les fils électriques, sortant de la boîte d’encastrement située au mur, sur environ 1,5cm à l’aide de la pince à dénuder. Prenez un premier interrupteur et raccordez le fil rouge, correspondant à la Phase et provenant du coffret de répartition, à la borne rouge (borne L) de l’interrupteur. Ensuite, raccordez les deux navettes (idéalement ce sont des fils de couleur différente comme le orange par exemple) au deuxième va-et-vient. Fixez le mécanisme de l’interrupteur dans la boîte d’encastrement.

Raccordement du deuxième va-et-vient

Sortant de la boîte d’encastrement, il y a deux fils navettes de couleur orange et un fil violet pour le retour lampe. Ce dernier correspond au fil électrique qui relie l’interrupteur à la lampe. Comme pour le premier va-et-vient, dénudez les fils sur environ 1,5cm à l’aide de la pince à dénuder. Puis, raccordez le retour lampe (fil violet) sur la borne rouge ou borne L selon les modèles, puis les deux navettes sur les deux retours de l’interrupteur. Enfin, fixez le mécanisme de l’interrupteur dans la boîte d’encastrement.

Vérifiez la pose des deux appareillages grâce au niveau pour qu’ils soient bien droits puis fixez la plaque de finition et l’enjoliveur sur chaqe interrupteur.

Pour finir, il ne reste plus qu’à raccorder la lampe au disjoncteur via le fil bleu (Neutre), le fil vert/jaune à la terre et le fil violet provenant du deuxième va-et-vient à la lampe.

C’est terminé ! Il n’y a plus qu’à tester !

NB : Selon le mode de fixation, pour un interrupteur à bornes à vis, utilisez un tournevis isolé pour visser le fil électrique dans la borne puis vérifiez la pose en tirant légèrement dessus. Pour un interrupteur à bornes automatiques, clipsez simplement le fil électrique dans la borne.
