Comment brancher un contacteur jour nuit ?

Pour réaliser des économies d'énergie et optimiser votre installation électrique, il est essentiel de savoir comment brancher un contacteur jour nuit. Ce dossier vous fournira toutes les étapes nécessaires pour une installation réussie, en intégrant les meilleures pratiques et conseils de sécurité.

En résumé : le branchement d'un contacteur jour nuit repose sur deux circuits : un circuit de commande protégé par un disjoncteur 2 A, et un circuit de puissance vers le chauffe-eau protégé par un disjoncteur 20 A, avec des fils en 2,5 mm². Sur le contacteur, les bornes A1 et A2 reçoivent la commande, les bornes 1 et 3 l'alimentation et les bornes 2 et 4 le départ vers le cumulus. Au quotidien, on laisse le contacteur sur la position AUTO.

Qu'est-ce qu'un contacteur jour/nuit ?

Le contacteur jour nuit est un contacteur de puissance, c'est-à-dire un module de commande qui permet de gérer l'énergie. On parle également de contacteur heures creuses / heures pleines. Il déclenche, de manière automatique, des appareils électriques ayant une intensité de plus de 10 A, comme le chauffe-eau, le lave-vaisselle, le lave-linge ou encore le radiateur électrique. Attention cependant, certains radiateurs ou appareils électroménagers ne supportent pas les coupures multiples.

Généralement, dans les habitations individuelles, le contacteur jour nuit est utilisé pour la gestion du chauffe-eau. Il fait passer le courant électrique pour l'alimentation du cumulus afin de produire l'eau chaude nécessaire au confort des occupants du logement.

Très souvent installé pour bénéficier d'un contrat « heures creuses », ce contacteur de puissance fait fonctionner le chauffe-eau quand l'électricité est à tarif réduit, selon des plages horaires qui diffèrent selon les régions. Il est toutefois obligatoire de disposer d'un abonnement spécifique pour profiter de cette offre à tarif préférentiel.

Pourquoi utiliser un contacteur jour/nuit dans votre installation électrique ?

À savoir : le contacteur jour nuit fonctionne uniquement avec un cumulus électrique possédant un ballon de stockage pour l'eau chaude. Il ne fonctionne pas avec un chauffe-eau à gaz.

Ayant la fonctionnalité de piloter le cumulus, le contacteur jour nuit vous permet de réaliser des économies et de réduire votre facture énergétique, puisque vous consommez pendant la période creuse, c'est-à-dire une plage horaire où l'électricité est moins chère.

Le fonctionnement du contacteur jour/nuit

Les 3 façons de recevoir l'ordre heures creuses / heures pleines

Le contacteur jour nuit reçoit les ordres de trois façons possibles :

Contact fournisseur

Il permet au contacteur de suivre automatiquement les horaires heures pleines / heures creuses.

Module de commande

Une horloge, par exemple, donne l'information au contacteur de laisser ou non passer le courant vers le chauffe-eau.

Positions du contacteur

Le contacteur peut aussi être piloté directement via ses positions : marche forcée, automatique ou arrêt.

Les 3 positions : marche forcée, AUTO et arrêt

Position ON ou 1

Elle met le cumulus en marche forcée. Le chauffe-eau fonctionne sans interruption pour reconstituer la réserve d'eau chaude.

Position AUTO

La commande donne automatiquement l'ordre au contacteur d'activer ou de désactiver le passage du courant.

Position OFF ou 0

Le cumulus ne fonctionne plus et ne produit plus d'eau chaude. Il est en mode arrêt.

Bon à savoir : selon les modèles, la marche forcée revient automatiquement en position AUTO au prochain passage en heures creuses. Sur d'autres contacteurs, il faut repositionner manuellement le sélecteur sur AUTO une fois la réserve d'eau chaude reconstituée.

Branchement contacteur jour nuit : à quoi correspondent A1, A2, 1, 2, 3 et 4 ?

Avant de câbler, prenez le temps de repérer les bornes du contacteur : c'est ce qui rend le branchement simple et sûr. Un contacteur jour nuit comporte deux bornes de commande, la bobine, et quatre bornes de puissance.

Bornes	Rôle
A1 et A2	Bobine de commande. Elle reçoit l'ordre du contact heures creuses ou d'une horloge et enclenche le contacteur.
1 et 3	Entrée de puissance, alimentée depuis le disjoncteur dédié au chauffe-eau.
2 et 4	Sortie de puissance, qui repart vers le chauffe-eau.

À noter : en courant alternatif, les bornes A1 et A2 de la bobine ne sont généralement pas polarisées. Reportez-vous toujours au schéma du fabricant, car le repérage peut varier légèrement d'une marque à l'autre.

Comment brancher un contacteur jour/nuit ?

Pour installer un contacteur jour nuit, vous devez disposer d'un abonnement « heures creuses ». Le branchement repose sur deux circuits distincts : un circuit de commande en 2 A et un circuit de puissance vers le chauffe-eau.

Matériel nécessaire :

un contacteur jour nuit ;
un disjoncteur 2 A pour protéger le circuit de commande ;
un disjoncteur 20 A maximum pour le circuit chauffe-eau ;
des peignes d'alimentation ;
des fils électriques adaptés, notamment en 2,5 mm² pour la puissance.

Respect des consignes de sécurité

Sécurité : avant toute intervention, coupez le courant et testez l'absence de tension avec un appareil adapté, comme un vérificateur d'absence de tension, avant de réaliser des manipulations dans le tableau électrique.

Installation des modules dans le tableau électrique

Ouvrez le tableau de répartition. Après avoir identifié la rangée sur laquelle sera placé le contacteur, placez le disjoncteur 2 A puis le contacteur jour nuit à droite du disjoncteur gérant ce circuit électrique, généralement un disjoncteur 20 A.

Raccordement du contacteur jour/nuit

Reliez les peignes aux bornes correspondantes.
Dévissez le fil de phase rouge du disjoncteur 20 A pour le visser sur la borne 4 du contacteur.
Retirez le fil de neutre bleu du disjoncteur 20 A pour le placer sur la borne 2 du contacteur.
Coupez un bout de fil de phase et de neutre pour relier le disjoncteur 2 A et le contacteur, puis dénudez-les aux deux extrémités.
Insérez une extrémité du fil bleu dans la borne 1 du contacteur et faites passer le fil derrière la rangée.
Insérez une extrémité du fil rouge dans la borne 3 du contacteur et faites également passer le fil électrique derrière la rangée.
Insérez l'autre extrémité du fil bleu dans la borne N du disjoncteur 20 A associé au cumulus.
Insérez l'autre extrémité du fil rouge dans la borne phase du disjoncteur 20 A associé au cumulus.
Dans le coffret électrique, deux fils noirs correspondent au contact du fournisseur d'électricité. Dénudez les extrémités. Insérez un fil noir dans la borne droite du disjoncteur 2 A puis l'autre fil noir sur la borne A1 du contacteur.
Reliez le contacteur à son disjoncteur 2 A : coupez un bout de fil bleu et dénudez-le. Insérez une extrémité sur la borne N du disjoncteur 2 A et l'autre sur la borne A2 du contacteur.

Fermeture du coffret de répartition

Refermez le cache, ou capot, du tableau électrique.
Enlevez des obturateurs si besoin.
Remettez le courant.

Le branchement d'un contacteur jour nuit en vidéo

Retrouvez toutes les étapes du branchement en images dans notre tutoriel vidéo 123elec.

Brancher un contacteur jour nuit avec un compteur Linky : rôle des bornes C1 et C2

Bonne nouvelle si vous venez de passer au Linky : le contacteur se branche toujours de la même façon, au niveau du tableau électrique. Le type de compteur ne change rien au câblage. La seule différence concerne le signal heures creuses.

Bornes C1 et C2 : sur un compteur Linky, elles correspondent au contact sec heures creuses. Elles fonctionnent comme un interrupteur qui s'ouvre et se ferme selon la période tarifaire.

Les bornes C1 et C2 n'alimentent pas directement le chauffe-eau : elles s'insèrent dans le circuit de commande protégé par le disjoncteur 2 A, afin de piloter la bobine du contacteur, raccordée sur A1/A2. C'est ce signal qui enclenche ou non le passage du courant vers le cumulus.

Comment savoir si un contacteur jour nuit est HS ?

Si votre eau n'est plus chaude le matin, le contacteur est l'un des premiers éléments à contrôler. Voici comment le tester simplement :

Passez le contacteur en position marche forcée, 1 : vous devez entendre un léger « clic » et le chauffe-eau doit se mettre à chauffer.
Ces vérifications sous tension doivent être réalisées uniquement par une personne compétente ou un électricien qualifié.
Si la marche forcée fonctionne mais pas le mode AUTO, le problème vient plutôt du signal heures creuses : contact C1/C2 du compteur, faux contact ou disjoncteur 2 A de commande.

En cas de doute ou si le contacteur ne réagit plus du tout, mieux vaut le remplacer : c'est un module peu coûteux et essentiel au bon fonctionnement de votre installation. Faites appel à un électricien qualifié si vous n'êtes pas à l'aise avec ces vérifications.

Brancher un chauffe-eau sans contacteur jour nuit : est-ce possible ?

Oui. Si vous ne souhaitez pas piloter le chauffe-eau via le contact heures creuses, vous pouvez le commander avec une horloge modulaire placée dans le tableau. L'horloge déclenche le cumulus sur des plages horaires que vous programmez vous-même, indépendamment du signal du fournisseur. C'est une solution utile lorsque le contact heures creuses n'est pas disponible, mais le contacteur piloté par le compteur reste la méthode la plus simple pour suivre automatiquement vos heures creuses.

Comment choisir son contacteur jour nuit ?

Pour bien choisir, gardez en tête quelques critères simples qui font toute la différence à l'usage :

Ampérage

Il doit être adapté à l'intensité du circuit commandé et à la puissance du ballon. Pour un chauffe-eau domestique, on retrouve souvent des contacteurs 20 A ou 25 A.

Monophasé ou triphasé

Le choix dépend de votre installation. En triphasé, il faut choisir un modèle adapté au nombre de pôles.

Contact sec

Il peut être utile si vous souhaitez piloter d'autres appareils que le chauffe-eau.

Confort

Certains modèles sont silencieux. Les modèles modulaires se montent sur rail DIN et se raccordent par peignes.

Zoom sur les marques proposées par 123elec

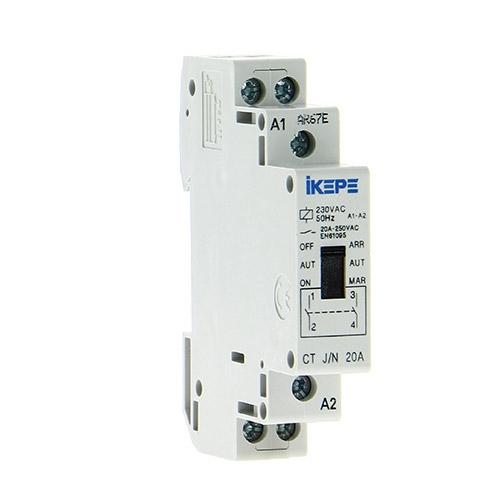

Pour le choix de votre contacteur jour/nuit, retrouvez les grands noms de l'électricité, tels que Legrand, Schneider ou encore Siemens. Découvrez également la propre marque d'123elec, IKEPE, qui propose un contacteur jour/nuit 20A monophasé à prix intéressant. Pour une installation triphasée, il existe par exemple le contacteur Legrand CX3 25 A triphasé silencieux, et côté Schneider le contacteur Resi9 20 A monophasé.

Le matériel pour brancher votre contacteur jour nuit

En suivant ces étapes, vous installez votre contacteur jour nuit en toute sécurité et profitez des économies offertes par les heures creuses. Pour réunir le matériel nécessaire, 123elec vous propose :

le disjoncteur modulaire 2 A pour la commande et le disjoncteur 20 A pour le chauffe-eau ;
les fils électriques de section adaptée, notamment 2,5 mm² pour la puissance, et les peignes d'alimentation ;
l'horloge modulaire si vous pilotez le cumulus sans contact heures creuses ;
les chauffe-eau et le délesteur pour gérer l'ensemble de votre installation.

En cas de doute : faites appel à un électricien qualifié.

Questions fréquentes sur le contacteur jour nuit

Pourquoi mon contacteur jour nuit ne se déclenche pas en heures creuses ?

Plusieurs causes sont possibles : contacteur mal câblé ou défectueux, signal heures creuses non transmis par le compteur, disjoncteur 2 A coupé ou chauffe-eau en panne. Testez d'abord la marche forcée.

Comment savoir si mon contacteur jour nuit est HS ?

Passez-le en marche forcée, position 1 : vous devez entendre un « clic » et le chauffe-eau doit chauffer. Si la marche forcée fonctionne mais pas le mode AUTO, le problème vient plutôt du signal heures creuses.

Quelle position choisir : Auto, 0 ou 1 ?

Au quotidien, on laisse la position AUTO. La position 1 sert à relancer ponctuellement le ballon, tandis que la position 0 coupe complètement le chauffe-eau.

Comment brancher le contacteur sur un compteur Linky ?

Les bornes C1 et C2 du Linky sont un contact sec heures creuses. Elles s'insèrent dans le circuit de commande du contacteur : C1/C2, disjoncteur 2 A, puis bobine A1/A2.

Quel disjoncteur pour le chauffe-eau ?

Le circuit du chauffe-eau électrique à accumulation est un circuit spécialisé en 2,5 mm² protégé par un disjoncteur 20 A maximum. Le circuit de commande du contacteur est protégé par un disjoncteur 2 A.
