Comment effectuer le câblage d’une prise téléphone ?

Quelques petits travaux à effectuer dans votre logement ? Besoin de remplacer une prise téléphone ? Vous n’avez pas envie de faire appel à un professionnel et souhaitez réaliser vous-même le remplacement de cette prise. Vous êtes à la recherche de conseils et d’informations sur ce sujet. 123elec vous explique les étapes à suivre pour savoir comment effectuer le câblage d’une prise téléphonique.



Qu’est-ce qu’une prise téléphone ?

Une prise téléphone, aussi connue sous les noms de « prise en T » ou « prise gigogne » est un dispositif électrique permettant de recevoir la ligne téléphonique dans son logement. Auparavant, la prise en T était utilisée pour le raccordement au téléphone. La norme électrique NF C 15-100, ayant évolué, préconise désormais l’utilisation de prise Rj45.

Quelques précisions : les prises téléphone en T sont, aujourd’hui, interdites dans l’habitat neuf. Dans le cas d’un logement plus ancien, il est possible de remplacer une prise téléphone par une prise RJ45, modèle beaucoup plus récent et qui répond aux normes électriques en vigueur.



Comment réaliser le câblage d’une prise téléphone ?

Matériel nécessaire

En ce qui concerne le matériel, vous avez besoin uniquement d’un tournevis et d’une pince coupante pour dénuder les fils électriques.



Câblage de la prise téléphone

Retirez le cache plastique (appelé aussi plaque de finition) de la prise téléphone actuellement en place, à l’aide du tournevis. Puis dévissez le mécanisme pour enlever l’ancienne prise.

Sachez que seuls 2 fils sont nécessaires pour la ligne téléphonique : le gris et le blanc (il s’agit du code couleur habituellement utilisé).

Deux cas de figure se présentent :

Câblage prise téléphone en TRaccordement d’une prise téléphone en T

  • passez les deux fils (gris et blanc) dans les trous et dénudez-les,
  • Câblez un fil sur la borne 1 et l’autre sur la borne 3, peu importe la couleur du fil.

Ce type de prise téléphone est également appelée prise gigogne.







Raccordement prise RJ45 pour le téléphone

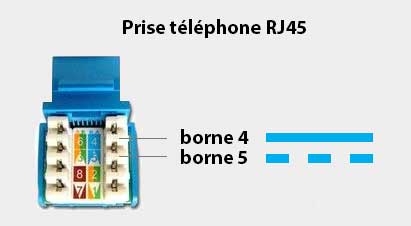

Câblage d'une prise RJ45 téléphone

  • Vous n’avez pas besoin de dénuder les fils électriques.
  • Déclipsez le cache de la prise RJ45.
  • Les deux fils importants sont également le gris et le blanc.
  • Les deux bornes à utiliser pour le téléphone sont les bornes 4 et 5 (bleu et blanc sur bleu).
  • Branchez les fils et faites-les bien passer entre les ergots.
  • Coupez le surplus de fils à raz afin d’empêcher et éviter les courts-circuits.

Notez que les autres fils n’ont pas d’utilité pour la fonction téléphone. Cependant, ils peuvent être utilisés si vous souhaitez faire un réseau informatique.



Test du câblage

L’installation est terminée. La prise téléphone est alors fonctionnelle. Faites un test pour vérifier le bon fonctionnement de la ligne téléphonique.



Quelques critères pour choisir sa prise téléphone

Prenons un rapide instant pour lister quelques critères de choix lors de l’achat d’une prise téléphone : la marque (Legrand, Schneider, Siemens, etc.), la finition de l’appareillage (selon les gammes, les finitions sont différentes) ou encore le prix.
