Couleur des fils électriques : neutre, phase et terre
Pour la réalisation de travaux d'électricité, plusieurs couleurs de conducteurs peuvent être utilisées selon les circuits à réaliser. Zoom sur les obligations indiquées dans la norme et le « code couleurs » généralement appliqué pour les fils électriques.
En résumé : le fil bleu clair correspond au neutre, le fil vert et jaune à la terre, et la phase est généralement rouge, marron ou noire. Les couleurs bleu clair et vert/jaune sont réservées par la norme NF C 15-100. Sur une installation ancienne ou modifiée, la couleur reste une indication : elle doit toujours être vérifiée avant intervention.
| Conducteur | Couleur | Repère | Rôle |
|---|---|---|---|
| Neutre | Bleu clair | N | Retour du courant |
| Terre | Vert et jaune | PE | Protection des personnes |
| Phase | Rouge, marron, noir ou autre couleur autorisée | L | Alimentation |
| Retour lampe, navette, poussoir, fil pilote | Orange, violet, noir, blanc, gris ou autre couleur autorisée selon circuit | Selon circuit | Commande ou pilotage |
| Phases en triphasé | Marron, noir, gris | L1, L2, L3 | Alimentation triphasée |
Quelle couleur de fil électrique utiliser selon la NF C 15-100 ?
La norme NF C 15-100 encadre les installations électriques basse tension en France. Pour les couleurs de fils, deux repères sont essentiels et réservés :
Bleu clair
Couleur réservée au neutre.
Vert et jaune
Couleur réservée à la terre, ou conducteur de protection.
Ce sont les seules couleurs de conducteur imposées par la norme. Pour le reste, le choix est libre à chacun. Cependant, il est courant de retrouver un même « code couleurs » dans de nombreux bâtiments résidentiels et tertiaires. La phase, elle, n'a pas de couleur unique imposée : elle peut être de n'importe quelle teinte, à condition de ne pas utiliser les couleurs réservées au neutre, bleu clair, et à la terre, vert et jaune.
Code couleur des fils électriques : à quoi correspond chaque couleur ?

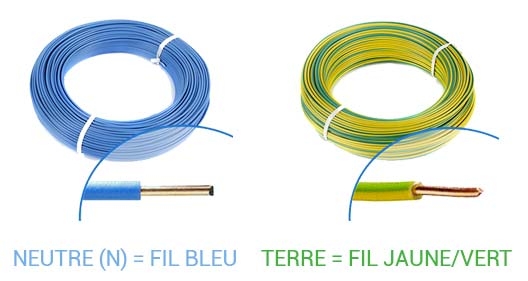

Le fil bleu clair : le neutre
Le fil bleu clair correspond au neutre, repère N. C'est par ce conducteur que le courant repart vers la source après avoir alimenté un appareil. Sa couleur est strictement réservée : un fil bleu clair ne doit jamais être utilisé comme phase dans une installation conforme.
Le fil vert et jaune : la terre
Le fil vert et jaune, les deux couleurs ensemble, correspond à la terre, ou conducteur de protection, repère PE. Il protège les personnes en évacuant les fuites de courant vers la terre. Comme le bleu, cette combinaison est réservée et, dans une installation conforme, ne désigne aucun autre conducteur.

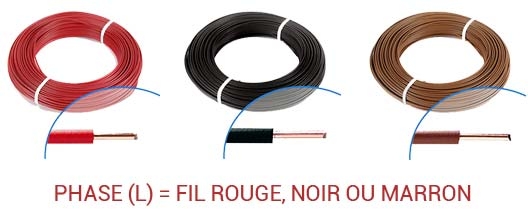

Le fil rouge, marron ou noir : la phase
Le rouge, le noir et le marron sont les 3 teintes les plus utilisées pour la phase. La norme n'impose pas une couleur unique pour ce conducteur, repère L, qui transporte le courant jusqu'aux appareils. Bien que le rouge soit de plus en plus adopté pour représenter la phase d'un circuit électrique, le noir et le marron ne sont pas à exclure.
La différence entre ces 3 couleurs réside dans une utilisation diverse pour le noir et le marron. Selon les pratiques de chacun, elles peuvent être utilisées pour symboliser d'autres conducteurs. Le rouge reste très courant dans les installations domestiques françaises, tandis que le marron est fréquemment utilisé dans les câbles harmonisés et pour le repérage de la phase.
Les fils violet, orange, blanc ou gris : retour lampe, navette, poussoir
Le violet, l'orange et le blanc sont également des couleurs que l'on peut retrouver fréquemment dans la réalisation d'un circuit électrique. Le gris s'y ajoute selon les installations. Comme le noir et le marron, toutes ces couleurs peuvent s'appliquer à différents conducteurs parmi le retour lampe, les navettes et le raccordement des poussoirs. On les retrouve aussi sur le fil pilote d'un radiateur électrique. Ces couleurs ne sont pas réservées : leur usage dépend du circuit réalisé.
Phase, neutre et terre : comment les identifier avant un branchement ?
Repères L et N
Sur les appareils et les bornes de raccordement, L désigne la phase, le conducteur sous tension, et N désigne le neutre. La terre est repérée par son symbole dédié et le bicolore vert et jaune.
Branchement courant
Dans un câble harmonisé courant, le fil marron se raccorde sur la borne L, le fil bleu sur la borne N, et le fil vert et jaune sur la borne de terre.
Sécurité : sur une installation ancienne, mal réalisée ou modifiée au fil du temps, les couleurs peuvent ne pas respecter la norme actuelle. Avant toute intervention, coupez l'alimentation et vérifiez l'absence de tension à l'aide d'un VAT, vérificateur d'absence de tension. En cas de doute, faites appel à un électricien qualifié.
Le code couleur des fils électriques en triphasé
En triphasé, l'installation comporte trois phases au lieu d'une seule. Le repérage généralement utilisé associe une couleur à chaque phase :
| Conducteur | Couleur | Repère |
|---|---|---|
| Phase 1 | Marron | L1 |
| Phase 2 | Noir | L2 |
| Phase 3 | Gris | L3 |
| Neutre | Bleu clair | N |
| Terre | Vert et jaune | PE |
Comme en monophasé, le neutre reste bleu clair et la terre vert et jaune. Seul le repérage des phases change. Ce code des phases est celui à privilégier, mais sur une installation existante il est prudent de le faire vérifier.
Les couleurs de fil électrique pour les vieilles installations
Si vous vous lancez dans des travaux de rénovation, il est possible que vous vous retrouviez avec une installation électrique antérieure à 1970. À cette époque, le « code couleurs » à respecter pour les fils électriques était différent.
- La phase était souvent représentée par le vert ou le jaune ;
- Le neutre pouvait être gris ou blanc ;
- La terre, lorsqu'elle était présente, pouvait être rouge ou noire.
Ce sont des usages fréquents de l'époque, pas une garantie : sur une installation ancienne, les couleurs doivent toujours être vérifiées. À noter qu'avant 1969, le fil de terre n'était pas obligatoire. Sa présence était donc presque inexistante dans les bâtiments résidentiels et tertiaires. Autre précision : les fils électriques utilisés à cette époque étaient en tissu. Aujourd'hui, ce type de conducteur est dangereux, il est donc important de les remplacer. Si votre rénovation n'est que partielle, soyez particulièrement vigilant : anciennes et nouvelles couleurs peuvent cohabiter dans le même logement.
Cas pratiques : quelles couleurs de fils selon le branchement ?
Brancher une prise électrique
Une prise de courant se raccorde avec trois fils : la phase, rouge, marron ou noir, le neutre, bleu clair, et la terre, vert et jaune. Sur une prise standard, la terre se branche sur la broche centrale.
Interrupteur ou va-et-vient
Pour un interrupteur simple, la phase arrive sur la borne d'entrée et le retour lampe repart vers le luminaire. Dans un va-et-vient, deux fils de liaison appelés navettes relient les deux interrupteurs.
Fil pilote pour radiateur
Le fil pilote permet de programmer un radiateur électrique. Il est souvent de couleur noire, mais peut varier selon les installations. Il ne doit jamais être confondu avec la phase ou le neutre.
Bien choisir ses fils électriques
La couleur d'un fil indique son rôle, mais elle ne dit rien de sa section : c'est elle qui doit être adaptée à l'intensité du circuit. Côté types, on distingue principalement le fil rigide H07V-U, âme pleine, le rigide H07V-R, âme câblée, et le souple H07V-K, chacun selon l'usage et le cheminement.
Pour vos travaux d'électricité, découvrez notre sélection de fils électriques. Pour aller plus loin sur la section et le type de conducteur à prévoir, consultez aussi notre guide quel fil électrique utiliser.
Questions fréquentes sur la couleur des fils électriques
Quelle est la couleur du fil neutre ?
Le fil neutre est de couleur bleu clair. C'est une couleur réservée par la norme NF C 15-100.
Quelle est la couleur du fil de phase ?
La phase est généralement rouge, marron ou noir. La norme n'impose pas une couleur unique.
Quelle couleur de fil pour le plus (+) ?
En courant continu, le plus est souvent rouge et le moins noir. Ce repère diffère du courant alternatif domestique, où l'on parle de phase, de neutre et de terre.
Où brancher le fil marron et le fil bleu ?
Le fil marron, phase, se branche sur la borne L et le fil bleu, neutre, sur la borne N.
Comment reconnaître la phase et le neutre ?
La couleur donne une première indication, mais elle ne suffit pas à identifier un conducteur avec certitude. Coupez l'alimentation et contrôlez l'absence de tension avec un VAT.
