Quel diamètre de gaine électrique choisir ?

Vous vous apprêtez à réaliser vous-même des travaux d’électricité dans votre habitation. Pour le câblage de votre installation électrique, dans le respect de la norme NF C 15-100 et pour vivre dans un logement en toute sécurité, vous devez notamment utiliser des gaines ICTA. Il est important de savoir quel diamètre choisir pour acheter les isolants qui correspondent à votre besoin. Dans ce dossier bricolage, nous allons voir ce qu’est une gaine électrique, à quoi elle sert et comment choisir le diamètre d’une gaine électrique en fonction de son besoin.

Gaine électrique : définition et rôle

Une gaine électrique, aussi appelée gaine ICTA ou gaine électrique ICTA, est un tube plastique isolant. Elle regroupe, en son intérieur, des fils électriques pour le raccordement au courant fort (souvent de couleur grise même si certaines marques comme Legrand et Qofil proposent désormais du bleu ou du violet) ou des câbles informatiques pour la transmission du courant faible (souvent de couleur verte).

La gaine ICTA, signifiant Isolant Cintrable Transversalement Annelé, permet de protéger les conducteurs, situés à l’intérieur.

La gaine électrique est vendue soit au mètre lorsque vous savez exactement la longueur souhaitée ou en couronne de différentes longueurs (10 mètres pour les petits travaux et 25, 50, 100 mètres pour les chantiers plus volumineux).

Il existe sur le marché deux types de gaine :

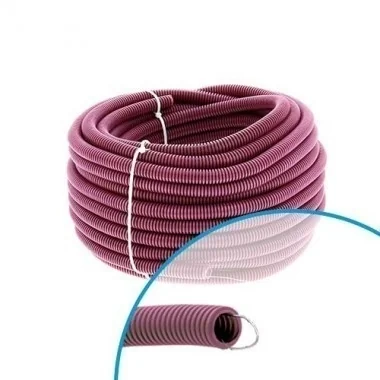

• La gaine nue, elle peut parfois posséder un effet glisse pour faciliter le passage et le tirage des fils électriques à l’intérieur.

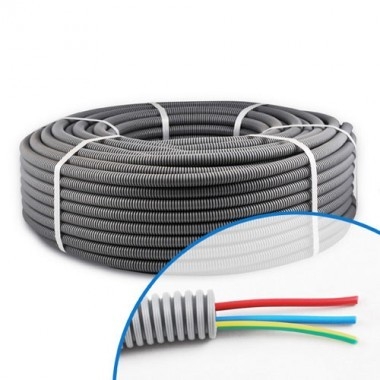

• La gaine préfilée, elle est beaucoup plus facile à installer. C’est un réel gain de temps pour l’installateur car elle est déjà équipée de fils électriques.

Quel diamètre de gaine électrique choisir ?

Bien que le dernier amendement n'apporte pas de précision sur les diamètres de gaine électrique à utiliser pour une construction neuve ou une rénovation. Il est tout de même important de choisir le bon diamètre pour faciliter le passage des fils et anticiper un futur besoin en matière de raccordement.

Sur le marché du matériel électrique, différents diamètres sont proposés à la vente : 16, 20, 25, 32 mm voire plus parfois. Généralement, ce que l’on peut retenir, c’est que, dans le résidentiel, ces diamètres sont largement suffisants pour répondre au besoin.

Cas du diamètre des gaines préfilées

Si vous faites le choix d’acheter des gaines préfilées, la question ne se pose pas vraiment puisque les conducteurs sont déjà introduits dans la gaine. Le fabricant a déjà fait le calcul, pour vous, pour savoir quel diamètre choisir pour une gaine électrique, selon les différents circuits à réaliser.

Cas du diamètre des gaines nues

Pour tirer des fils dans des gaines ICTA nues, il est conseillé d'utiliser au maximum un tiers de la capacité de la gaine afin de simplifier le passage des fils électriques et anticiper des besoins futurs.

Pour connaître le diamètre à choisir, il existe un calcul que nous allons vous expliquer ci-dessous :

• Faites la somme des sections totales des fils électriques dont vous avez besoin dans la gaine. Référez-vous au tableau 1 (colonne « Section totale ») ci-dessous.
• Ensuite, reportez cette somme dans le tableau 2 au niveau de la colonne « Tiers de section » pour connaître le diamètre de la gaine à choisir. Il est important de toujours choisir le palier supérieur à votre somme. Par exemple, si vous êtes à 25,65 pour 3 fils 1,5², il suffit de choisir une gaine diamètre 16 mm (tiers de section à 30 mm²).

Tableau 1 :

Tableau 2 :

Exemples pour le choix du diamètre

Pour être plus concret, sachez qu’un circuit d’éclairage nécessite l’utilisation d’une gaine ICTA de 16 mm de dimaètre contenant 3 fils de 1,5 mm². Pour un câblage de prise de courant, une gaine de 20 mm de dimaètre, contenant 3 fils de 2.5 mm², est suffisante.
