Dossier thématique : Coffrets de communication

Tout savoir sur les coffrets de communication, la norme électrique et les correspondances des grades.



Norme électrique et correspondance des grades

Communiquez en toute liberté au sein de votre habitation grâce à un coffret de communication performant adapté à votre besoin.



Indissociable de l'installation électrique de votre habitation, le réseau de communication se modernise.

Depuis le 1er janvier 2008, pour toute demande de permis de construire, tous les socles de prises de communication sont de type RJ45 et les prises téléphoniques en T ne sont plus autorisées. Les prises de communication sont reliées au tableau de communication qui doit être équipé d’un DTI (Dispositif de Terminaison Intérieure), d’un répartiteur TV et d’un système de répartition pour le téléphone. Il est possible d’installer un réseau informatique, internet et un dispositif de brassage. Le changement d’affectation des prises de communication devient alors plus facile.

Le nombre minimal de prises de communication est d'au moins 1 socle par pièce principale et cuisine dont 1 dans la salle de séjour près de la prise télévision. Pour les logements inférieurs à 35m², la norme précise au minimum la présence de 2 socles.

Le code de la construction et de l'habitat a apporté des modifications pour tout permis de construire déposé après le 1er septembre 2016 :

  • les constructions neuves ont l'obligation d'être équipées d'un coffret de communication et d'une zone attenante,
  • un seul et même type de câble informatique doit être utlisé pour assurer la distribution du téléphone, d'Internet et de la télévision (TNT, terrestre et Satellite),
  • les prises RJ45 doivent être, au minimum, de catégorie 6.



Tableau d'indication

Logement Plus de 35m² Moins de 35m²
Prise de communication 1 prise RJ45 par pièce principale y compris la cuisine 2 prises

Prise TV (si le réseau de communication
n'assure pas la diffusion TV)

- 2 prises pour les logements d'une surface de 35 à 100m²
- 3 prises pour les logements de plus de 100m²

1 prise

Depuis 2010, la prise de communication dans la cuisine n’est plus obligatoire mais peut se révéler utile.



Les prises de communication sont de type RJ45. Le câblage des prises RJ45 et prises télévision doit être réalisé en étoile depuis le coffret de communication situé dans la Gaine Technique de Logement.

Une prise de courant doit être placée à proximité de chaque prise de communication.

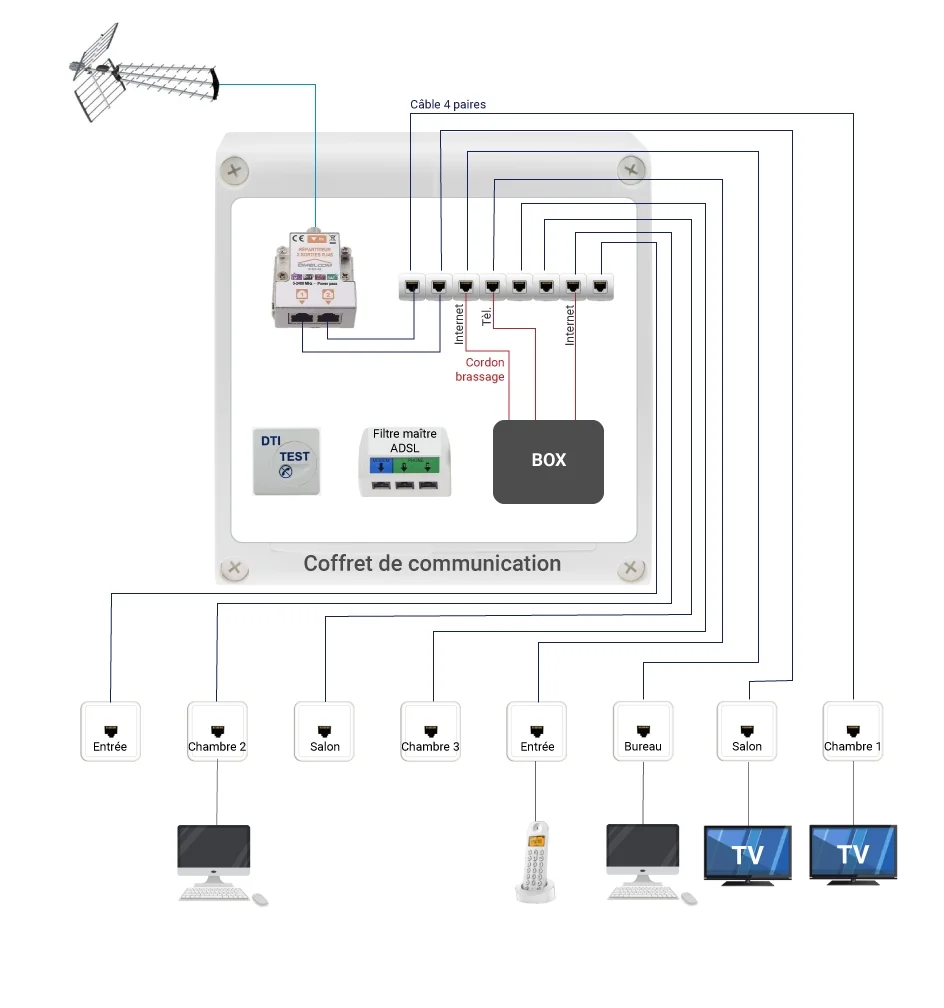

Exemple de câblage en étoile

Schéma de câblage en étoile, exemple

A quoi correspondent les grades sur les tableaux de communication ?

Un grade correspond à un niveau de performance et de service du réseau de communication.

- Grade 1 : Le Grade 1 convient pour la téléphonie, Internet haut débit et un réseau local 100 Mbits/s.

Il nécessite des câbles RJ45 et un câble coaxial pour la TV UHF-VHF (télévision haute fréquence).

Réseau de communication Grade 1

- Grade 2TV : Le Grade 2TV convient pour la téléphonie, Internet haut débit et un réseau local 1 Gbits/s avec vidéo TV par Internet optimisée.

Il nécessite des câbles adaptés au passage des signaux informatique et TV UHF-VHF (télévision haute fréquence) et Satellite. Plus besoin de câble coaxial pour la télévision.

Réseau de communication Grade 2

- Grade 3TV : Le Grade 3TV convient pour la téléphonie, Internet haut débit et un réseau 10 Gbits/s avec TV Internet / analogique / numérique.

Il nécessite des câbles RJ45 pour toutes les applications (téléphone, Internet, réseau local, TV/Sat).

Réseau de communication Grade 3

- Grade 4 : Le Grade 4 a les mêmes applications que le Grade 3TV sauf que le câblage se fait tout en fibre optique.



Le conseil 123elec

Prévoir un coffret de communication évolutif susceptible de recevoir un répartiteur actif (ou switch) afin de développer le réseau informatique de votre habitation.



Les solutions 123elec

Coffret de communication Grade 1

tableau de communication grade 1

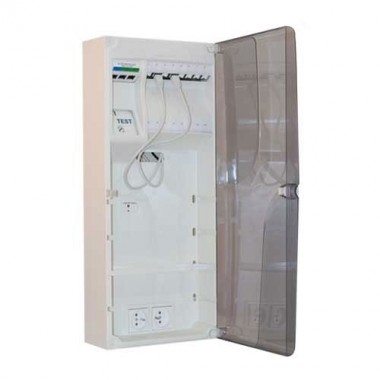

          Coffret de communication Grade 3
