Le guide d’achat du tableau électrique

Vous prévoyez une construction ou une rénovation de l’installation électrique et vous avez besoin d’acheter un tableau électrique. Il existe différents critères à prendre en compte avant de se lancer dans l’achat d’un coffret électrique. Voici un petit guide d’achat bien utile pour vous aider à sélectionner le produit qui répond à l’ensemble de vos besoins.

De quoi est composé un tableau électrique ?

Un tableau électrique, aussi appelé « coffret électrique », « tableau / coffret de répartition », est un élément indispensable du réseau électrique résidentiel. En effet, situé dans la GTL (Gaine Technique de Logement), pour les constructions neuves ou parfois fixé au mur dans la rénovation, le coffret de répartition est composé de divers dispositifs. L’aspect externe regroupe le châssis, des obturateurs, une coque en plastique et parfois une porte pour améliorer l’esthétique du produit. À l’intérieur, se trouvent les rails DIN où se fixent les modules électriques (interrupteurs différentiels, disjoncteurs, modules de commande, prises électriques 2P+T, écocompteur RT2012, etc.), les peignes et les borniers. Mais savez-vous comment choisir le tableau électrique qui correspond à vos besoins ?

Comment choisir un tableau électrique ?

Avant d’acheter un tableau électrique, il est essentiel de se poser les bonnes questions et de prendre en compte les critères de choix afin de sélectionner le bon produit. Connaissez-vous le nombre de rangées dont vous avez besoin ? Préférez-vous acheter un tableau pré-équipé ou un tableau nu ? Quelle marque choisir ? Tableau électrique avec ou sans prises ? En monophasé ou en triphasé ? Étanche ou non ? Vous vous sentez perdu ? Pas de panique, détaillons maintenant ces questions pour vous aider à faire votre choix.

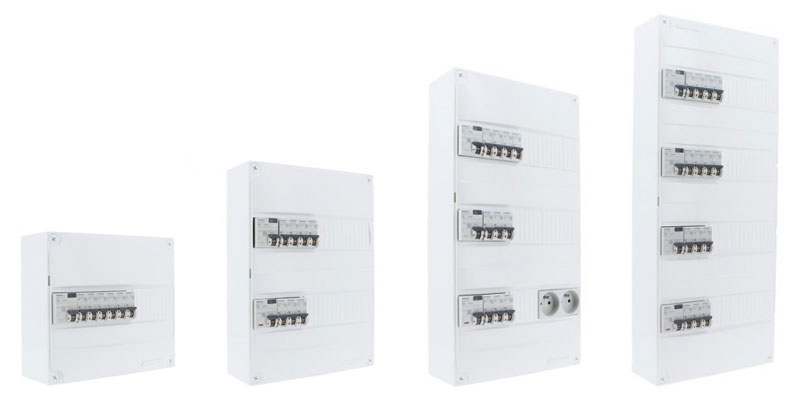

Le nombre de rangées

Le choix se fait essentiellement par rapport au nombre de circuit que vous prévoyez dans votre logement (prises, éclairage, chauffage, volet roulant, CE, pompe à chaleur, etc.).

Depuis l’amendement 5 de la norme NF C 15-100, la surface du logement ne rentre plus en compte dans le choix du nombre de rangées d'un tableau électrique. Cependant, certaines règles de la norme sont valables pour chaque logement, à savoir :

• toute nouvelle installation électrique doit disposer de minimum 2 protections différentielles (en général un type A et un type AC),
• chaque différentiel doit pouvoir accueillir, au maximum, 8 disjoncteurs et en fonction du calibre, un calcul est nécessaire afin de limiter le nombre et le type de départs en aval des différentiels.

Aussi, la surface peut être une indication mais le choix s'effectue systématiquement en fonction du nombre et du type de circuit.

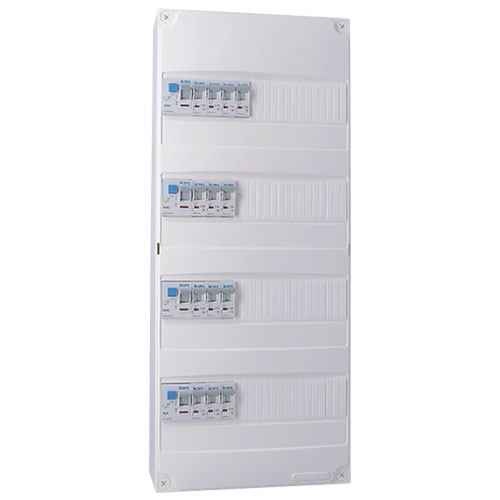

Tableau électrique pré-équipé ou nu

Le choix du tableau électrique pré-équipé s’avère intéressant si vous souhaitez gagner du temps de pose et d’installation et économiser de l’argent. En effet, souvent, les coffrets pré-équipés ont un coût plus attractif que l’achat des modules à l’unité. Cependant, certains préfèrent choisir eux-même l’ensemble des modules et les installer un par un.

Rappelez-vous qu’il faut garder au moins 20 % de réserve pour anticiper l’ajout de modules supplémentaires.

La marque

Sur le marché du matériel électrique, il existe de nombreux produits commercialisés par diverses marques comme Siemens, Schneider, Hager, Legrand ou encore IKEPE. Chaque marque a ses spécificités et ses innovations.

D’autres critères de choix

• Tableau électrique avec ou sans prises : la norme électrique impose l’installation de deux prises 2P+T dans la GTL. Le tableau électrique peut alors accueillir ces dispositifs.
• En monophasé ou en triphasé : selon votre besoin et la configuration souhaitée. En monophasé, il y a une seule Phase et la répartition peut se faire par un peigne vertical. En triphasé, il y a trois Phases, il est alors nécessaire d'ajouter un répartiteur tétrapolaire.
• Les protections différentielles : en fonction du besoin d’utiliser ou non le triphasé. Par exemple, vous pouvez utiliser des différentiels monophasés si vous n’avez que des départs monophasés et répartir ensuite les phases sur l’installation. Vous pouvez également utiliser des protections différentielles tétrapolaires si vous avez des appareils en triphasé.
• Étanchéité : en général le tableau étanche est installé pour un abri de jardin, un garage éloigné ou toutes autres zones humides ou isolées.

INFO BONUS :

Pour un maximum de sécurité et pour respecter la norme électrique NF C 15-100, achetez toujours du matériel électrique marqué NF et CE.
