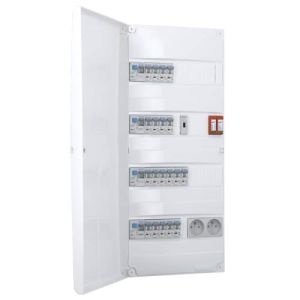

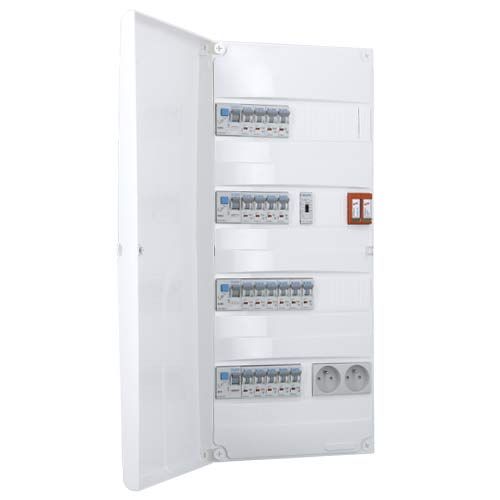

IKEPE Tableau électrique pré équipé à vis 4 rangées 2ID 40A 2ID 63A 19 disjoncteurs

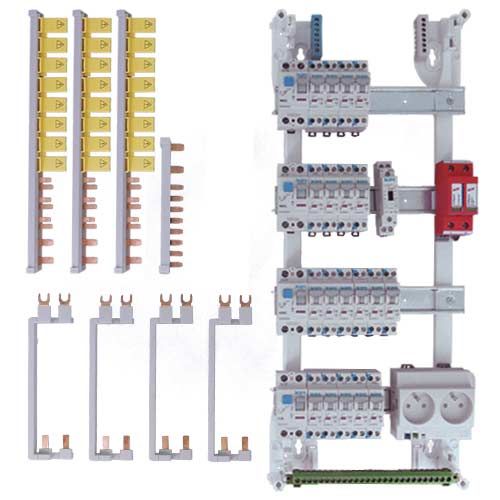

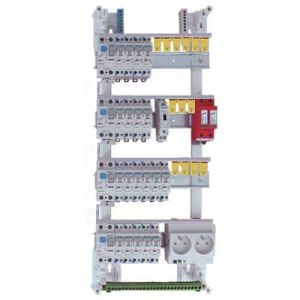

Composition de ce coffret électrique 4 rangées :

• 1 tableau électrique nu 4 rangées

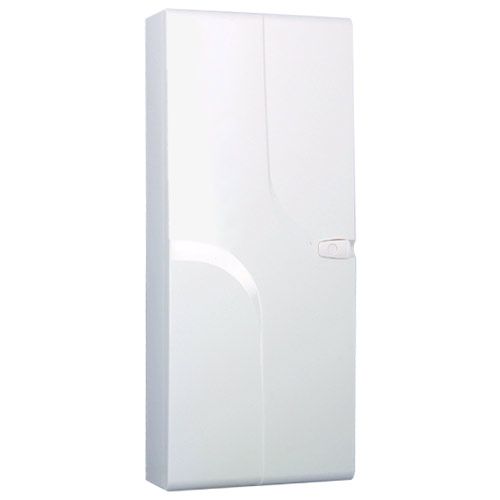

• 1 porte blanche pour coffret 4 rangées
• 2 interrupteurs différentiels IKEPE 30mA 40A type AC à vis 230V (Réf. IKE823621)
• 1 interrupteur différentiel IKEPE 30mA 63A type AC à vis 230V (Réf. IKE823622)
• 1 interrupteur différentiel IKEPE 30mA 63A type A à vis 230V (Réf. IKE823624)
• 2 disjoncteurs électriques à vis 2A IKEPE (Réf. IKE823290)
• 3 disjoncteurs électriques à vis 10A IKEPE (Réf. IKE823291)
• 5 disjoncteurs électriques à vis 16A IKEPE (Réf. IKE823292)
• 8 disjoncteurs électriques à vis 20A IKEPE (Réf. IKE823293)
• 1 disjoncteur électrique à vis 32A IKEPE (Réf. IKE823294)
• 1 contacteur Jour / Nuit 20A 2F/NO monophasé IKEPE (Réf. IKE824283)
• 1 parafoudre débrochable et autoprotégé type 2 15kA DEHN (Réf. DEH952179)
• 1 double prise modulaire 2P+T 16A 5 modules DIGITAL ELECTRIC (Réf. DIG04564)
• 3 peignes horizontaux Phase Neutre 13 modules (non coupés) IKEPE (Réf. IKE824293)
• 1 peigne horizontal Phase Neutre 6 modules (non coupé)
• 5 lots de 5 embouts isolants pour peigne horizontal IKEPE (Réf. IKE824302)
• 3 peignes verticaux 2 rangées
• Bornier de Phase, Neutre et Terre
• Obturateurs (Réf. fab. : OBT6-5B / Réf. 123elec : IKE821010) permettant de couvrir l'ensemble des modules disponibles sur le tableau

Caractéristiques du tableau électrique :

• Livré dans un carton 4 rangées blanc
• 52 modules
• Nombre de rangées : 4
• Réserve : 38 %
• Hauteur : 600 mm
• Largeur : 245 mm
• Epaisseur : 90 mm



123elec vous présente sa marque IKEPE :



Certification NF du tableau prééquipé :

L'ensemble des composants du tableau électrique est fabriqué par 123elec. Ces produits sont certifiés NF. Seuls les peignes d'alimentation et obturateurs n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.

À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.

Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes et obturateurs qui sont CE.

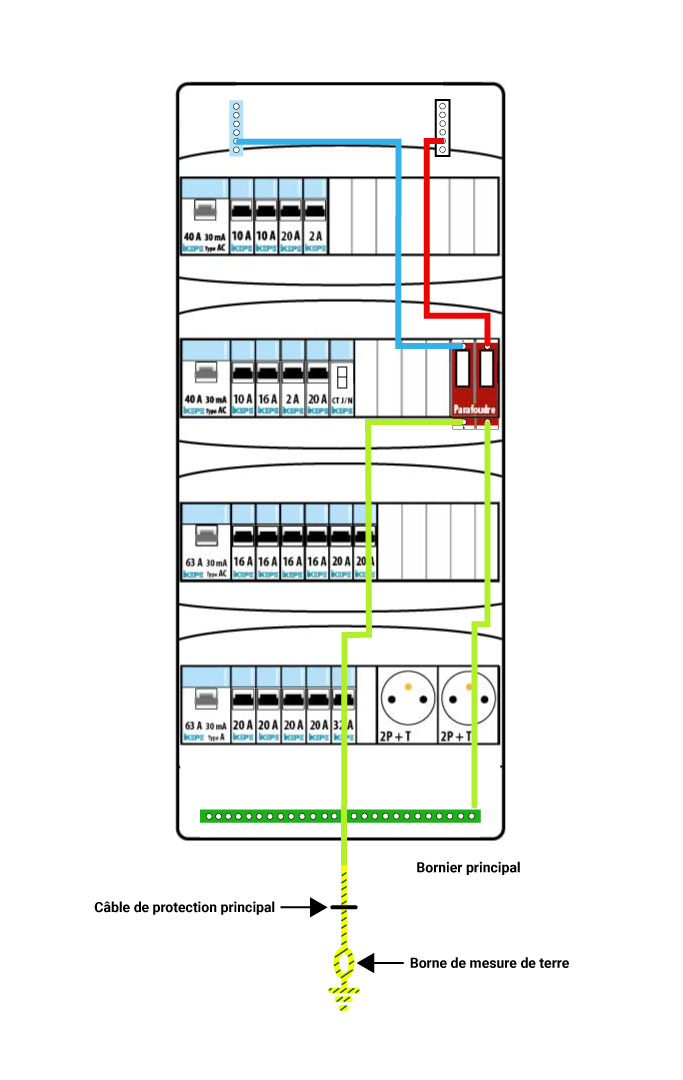

Afin de respecter la norme NFC15-100, Les liaisons de raccordement entre le parafoudre et l'installation doivent être inférieures à 50 cm, aussi dans cette configuration, il sera nécessaire de ramener le conducteur principal de terre au parafoudre puis de redescendre avec une liaison au bornier de terre du tableau.



Vidéo - 123elec vous présente ses parafoudres courant fort :



Découvrez également la large gamme de coffrets de communication et matériel VDI Ikepe, couverts par une garantie de 3 ans.

Dossier thématique :

Lire notre article sur la protection contre la foudre.
