Présentation

Kit STARTER de mise à la terre 1 piquet 1M + liaison jusqu'au tableau électrique

123elec vous propose ce pack de démarrage pour réaliser la mise à la terre de votre habitation. Il comprend l'ensemble du matériel nécessaire, et est pensé pour être installé dans la plupart des logements.

  • Ce kit dispose d'un piquet de terre en acier galvanisé, qui garantit une mise à la terre optimale de votre logement.
  • La barrette de terre basse comprise dans ce kit accepte les câbles de 10 à 35mm². Elle isole le circuit de terre de votre habitation afin de pouvoir effectuer des mesures de terre.
  • Deux types de conducteurs composent ce kit : la tresse de cuivre permet de relier votre piquet de terre à la barrette de coupure, et le fil Vert/jaune assure la liaison jusqu'à votre tableau électrique.
  • Norme CE
  • Garantie 2 ans

Descriptif

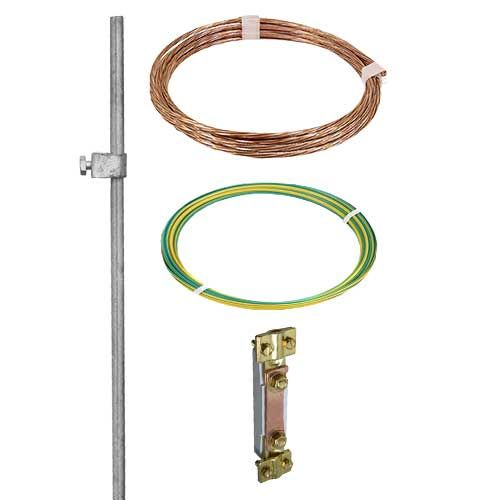

Contenu du kit :

Caractéristiques techniques du piquet de terre :

  • Longueur du piquet : 1m
  • Diamètre du piquet : 16mm

Caractéristiques techniques de la tresse de cuivre :

  • Section de câble : 25 mm²
  • Nombre de fils : 1
  • Diamètre nominal : 6.4 mm

Caractéristiques techniques du fil H07VR Vert/Jaune :

  • Section de câble : 16 mm²
  • Nombre de fils : 1
  • Diamètre extérieur mini : 6.4 mm
  • Diamètre extérieur maxi : 7.9 mm
  • Pose : sous goulotte, tube, moulure, etc. en locaux secs
  • Isolation PVC, brins tressés
  • Conducteur de section 16mm² destiné à l'équipement des installations électriques domestiques, logements et bureaux
  • Spécialement destinés au câblage des tableaux

Caractéristiques techniques de la barrette de coupure basse :

  • Cette barrette de terre basse accepte les câbles de 10 à 35mm².
  • Cette barrette de coupure de terre basse se raccorde par ses extrémités de la manière suivante :

       -1 conducteur principal de protection reliant le bornier de terre situé dans le tableau électrique et la barrette de terre via un fil de terre de couleur vert/jaune et de section 16mm².

       -1 conducteur principal de terre reliant le piquet de terre à la barrette de terre via une tresse de cuivre nu de section 25mm².

Note : Il est préférable de positionner la barrette de terre proche du tableau électrique, vers la GTL afin de centraliser l'ensemble des liaisons électriques du logement dans l'ETEL (Espace Technique Electrique du Logement).

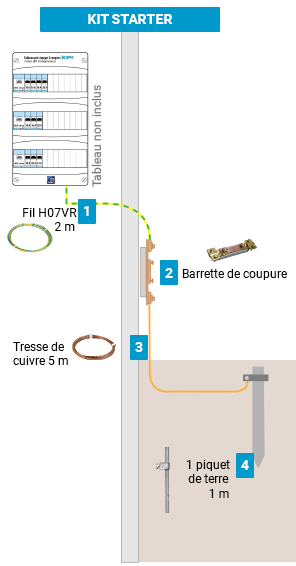

Schéma du circuit de mise à la terre :

Schéma du circuit de mise à la terre

Dossier thématique :Lire le dossier thématique sur la mise à la terre de votre habitation.
