SCHNEIDER Acti9 iC60 Bloc différentiel Vigi 3P 40A 300mA type AC - A9Q14340

Réf. 123Elec : SCHA9Q14340
Réf. Fabricant : A9Q14340

84,00 € ^TTC

70,00 € ^HT

Mes chantiers

Paiement 100 % sécurisé avec Monetico
Large choix de modes de livraison
Expédition offerte dès 250€ TTC d'achat

Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

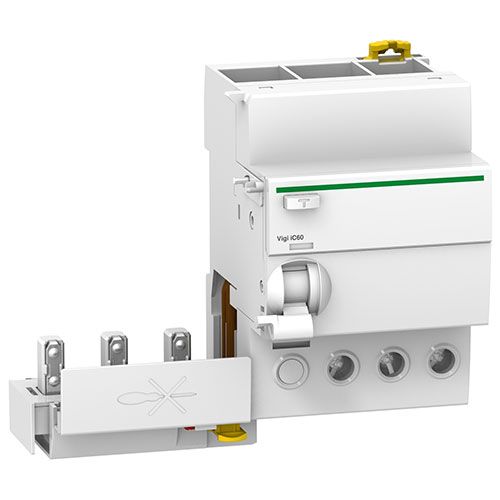

SCHNEIDER Acti9 iC60 Bloc différentiel Vigi 3P 40A 300mA type AC - A9Q14340
Ce bloc différentiel Vigi vient compléter un disjoncteur, il permet d'ajouter une fonction différentielle à vos circuits électriques. Adapté pour les applications industrielles et du grand tertiaire.

Ce module Schneider permet d'assurer une sélectivité avec des différentiels au seuil de déclenchements inférieurs à 300mA.
Installé en amont d'une rangée (tête de groupe), ce module Schneider Vigi combiné à un disjoncteur Acti9 iC60N a pour fonction de protéger les personnes contre les contacts directs et indirects.
Pour votre sécurité, vous pouvez tester le bon fonctionnement de ce module en utilisant le bouton de test présent sur son boîtier.

Fiche e-catalogue Bloc différentiel Vigi 3P 40A 300mA Schneider

Norme NF
Norme CE
Garantie 2 ans

Descriptif

Informations techniques de ce bloc différentiel Schneider :

Gamme : Acti 9
Nom de l'appareil : Vigi iC60
Fonction de base : blocs différentiels
Nombre de pôles : 3 pôles
Courant assigné : 40A
Protection du différentiel : 300mA
Type de différentiel b: AC
Temporisation : instantanée
Fréquence : 50 - 60Hz
[Ue] tension assignée d'emploi :
- 400 V CA 50/60 Hz se conformer à EN 61009-1
- 400/415 V CA 50/60 Hz se conformer à IEC 61009-1
Normes : IEC 61009-1 / EN 61009-1
Pas de 9 mm : 7

Données complémentaires de ce bloc différentiel Schneider :

Technologie différentiel : indépendant de la tension
[Ui] tension d'isolement : 500 V AC 50/60 Hz se conformer à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
Signalisation locale : signalisation de déclenchement
Bouton test pour vérifier le bon fonctionnement du dispositif

Informations relatives à l'installation :

Mode d'installation : clipsable
Support de montage : Rail DIN
Connexion électrique du disjoncteur : connecteur
Compatibilité répartiteur, peigne, jeu de barres : bas
Hauteur : 91mm
Largeur : 63mm
Profondeur : 73,5mm
Type de raccordement :
- Borne de connexion de type à cage (bas) 1...35 mm² rigide sans extrémité
- Borne de connexion de type à cage (bas) 1...25 mm² souple sans extrémité
- Borne de connexion de type à cage (bas) 1...25 mm² souple avec extrémité
Longueur de dénudage des fils : 14mm
Couple de serrage : 3,5 N.m bas

Domaines d'applications :

Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
Assure la protection des circuits plancher chauffant jusqu'à 5400W, circuit de borne de recharge de véhicules 32A mono et triphasés.

Conseil 123elec: Pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Fiche e-catalogue Schneider :
Schneider réf.SCHA9Q11340

Procurez-vous du matériels électriques Schneider de qualité et à prix avantageux.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Votre question :

Je suis d'accord avec la Politique de confidentialité

Votre nom :

recevoir une notification par e-mail lorsque la réponse est prête

Votre e-mail :

Caractéristiques

Référence fabricant	A9Q14340
Gencode EAN	3606480393488
Marque	SCHNEIDER
Fonction du module	Bloc différentiel
Intensité	40A
Type de différentiel	Type AC
Bornes auto	Non
Type de connexion	A vis
Nombre de pôles	Triphasé 3P
Tension	400V CA
Emprise (en nombre de modules)	3
Garantie	2 ans
Fabrication française	Non
Label OFG (Origine France Garantie)	Non
NF	Oui
CE	Oui
