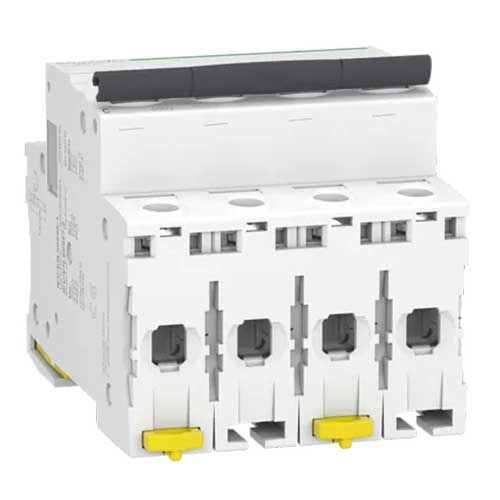

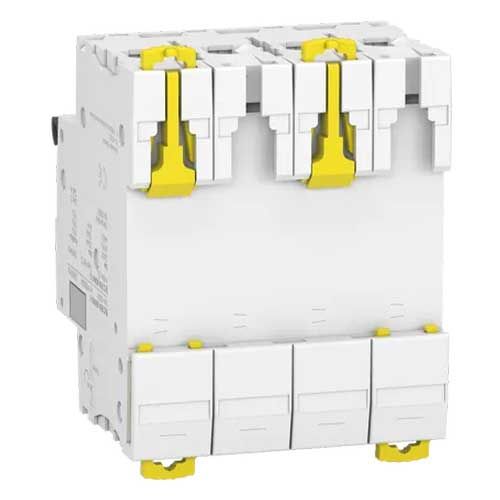

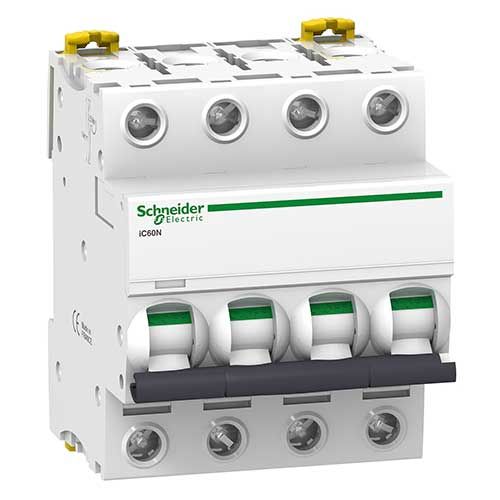

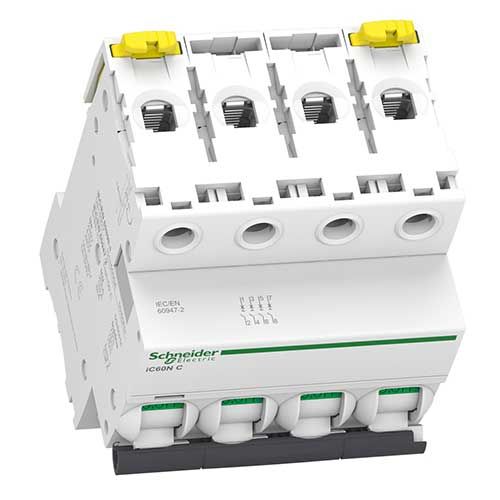

SCHNEIDER Acti9 iC60N Disjoncteur 10A 4P courbe C 10kA 400V EU - A9F74410

  • Réf. 123Elec : SCHA9F74410
  • Réf. Fabricant : A9F74410
SCHNEIDER
Fin de commercialisation
28,90 € -20,4% 22,99 €  TTC

Vous économisez 5,90 €

24,08 € -20,4% 19,16 €  HT

Vous économisez 4,92 €

Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 10A 4P courbe C 10kA 400V EU - A9F74410

Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme de produits tertiaire disponible sur notre site.

Ce disjoncteur magnétothermique peut s'intégrer dans tous les tableaux électriques localisés en Europe. C'est un dispositif essentiel qui assure la protection des équipements comme, par exemple, les rampes d'éclairage.

  • Ce disjoncteur Schneider Acti9 iC60N possèdent toutes les caractéristiques requises pour une utilisation dans le domaine du tertiaire et de l'industrie.
  • Si vous souhaitez inclure une fonction différentielle, il vous suffit de relier un bloc différentiel Vigi iC60 Europe en option* à ce disjoncteur 10A 4P.
  • Sa manette de commande, située à l'avant du disjoncteur Schneider, vous aide à connaître si ce dernier est sous tension ou non. En baissant le levier, vous coupez le courant du circuit auquel il est relié.

Fiche e-catalogue disjoncteur 10A 4P courbe C Schneider Europe



À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77410). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.





  • Norme CE
  • Garantie 2 ans

Descriptif

Informations principale de ce disjoncteur Schneider 10A :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 4 pôles
  • Nombre de pôles protégés : 4
  • Courant assigné : 10A
  • Largeur en nombre de module : 4
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : IEC 60898-1 / CEI 60947-2 / EN 60898-1 / EN 60947-2

Données complémentaires de ce disjoncteur acti9 iC60 :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC

  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1

  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 8
  • Hauteur : 85mm
  • Largeur : 72mm
  • Profondeur : 78,5 mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure par exemple la protection des circuits d'éclairage

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74410

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peux se placer en tête de groupe.

Schneider, expert dans le domaine de l'électricité, propose une variété de produits : interrupteurs, prises, disjoncteurs, tableaux,.. pour la réalisation de vos travaux.

Dossier thématique :

Quel disjoncteur choisir selon la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74410
Gencode EAN 3606480079733
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
