Présentation

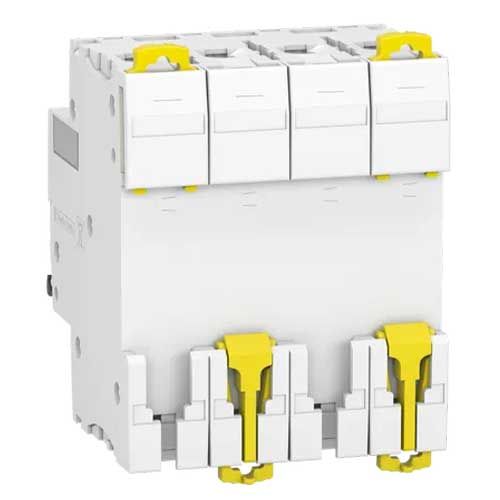

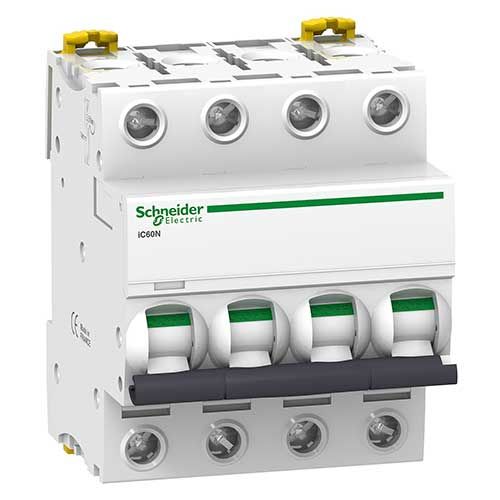

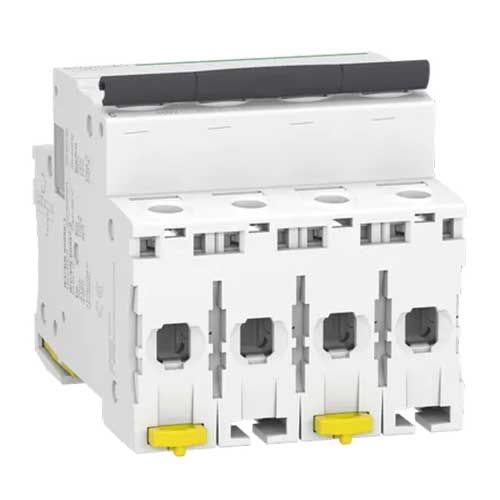

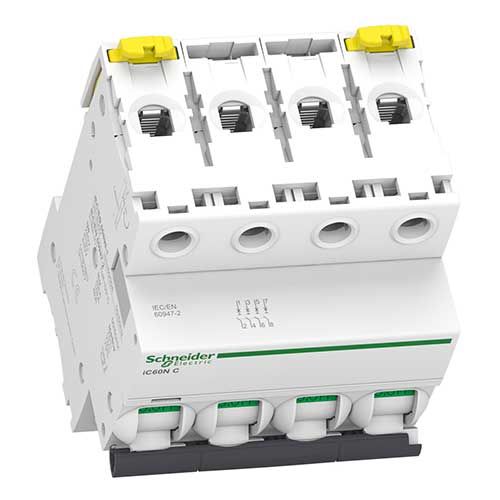

SCHNEIDER Acti9 iC60N Disjoncteur 16A 4P courbe C 10kA 400V EU - A9F74416
Ce disjoncteur magnétothermique Schneider coupe le courant lorsque des anomalies apparaissent sur vos lignes électriques (court-circuit ou surcharge). Vous avez la possibilité de l'installer dans tous les tableaux électriques localisés en Europe.
- Ce disjoncteur Schneider Acti 9 C60N, spécifiquement dédié pour les installations industrielles et le grand tertiaire, est un dispositif de qualité et à longue durée de vie.
- Si vous souhaitez ajouter d'une fonction différentielle, il faut simplement raccorder un bloc différentiel Vigi iC60 en option* à ce disjoncteur 16A.
- Visualisez la manette de commande de ce disjoncteur électrique Schneider afin de savoir si le circuit est sous tension ou non.
Fiche e-catalogue disjoncteur 16A 4P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77416). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Informations techniques de ce disjoncteur 4P 16A :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 4 pôles
- Nombre de pôles protégés : 4
- Courant assigné : 16A
- Largeur en nombre de module : 4
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : -Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : IEC 60898-1 / CEI 60947-2 / EN 60898-1 / EN 60947-2
Données complémentaires de ce disjoncteur Acti9 iC60 Schneider :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC
- Classe de limitation : - 3 se conformer à EN 60898-1 - 3 se conformer à IEC 60898-1
- [Ui] tension d'isolement : - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 8
- Hauteur : 85mm
- Largeur : 72mm
- Profondeur : 78,5mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...25 mm² rigide - Borne de connexion (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des prises de courant tétrapolaire par exemple
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74416*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peux se placer en tête de groupe.
Schneider est un partenaire de choix idéal pour la réalisation de vos travaux électriques. Produits Schneider à découvrir sur 123elec, site de vente en ligne de matériel électrique.
Dossier thématique :Quel disjoncteur choisir selon la nature des circuits ?
