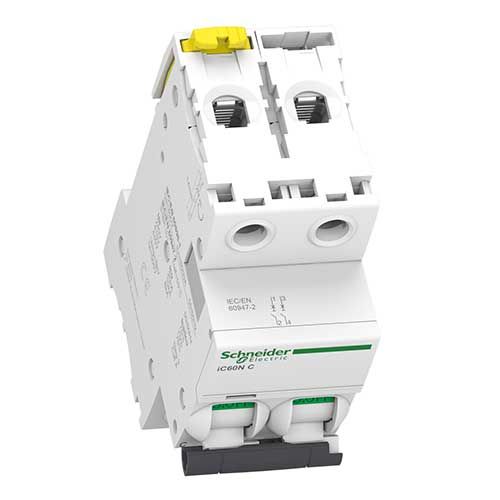

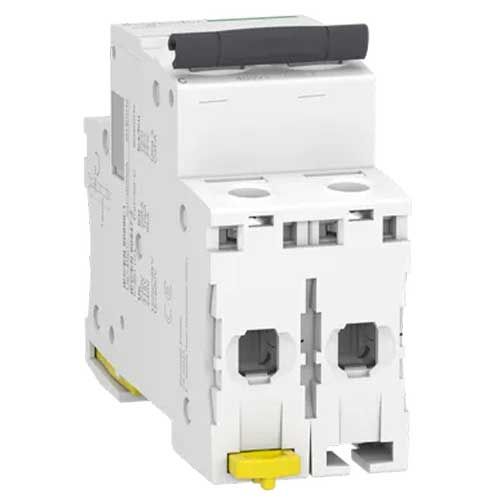

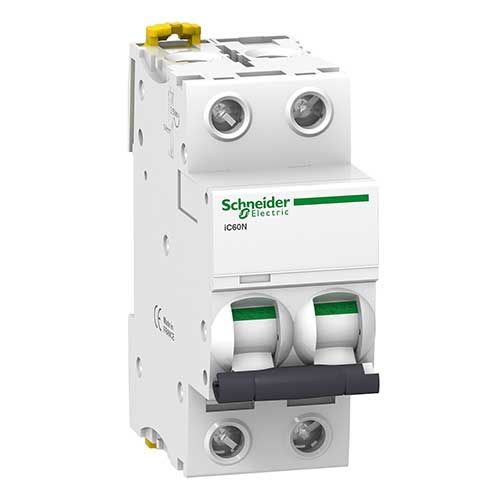

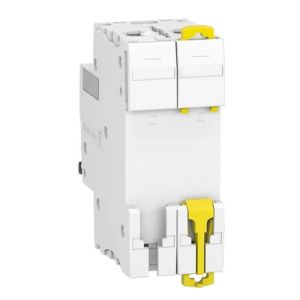

SCHNEIDER Acti9 iC60N Disjoncteur 20A 2P courbe C 10kA 400V EU - A9F74220

  • Réf. 123Elec : SCHA9F74220
  • Réf. Fabricant : A9F74220
SCHNEIDER
15,90 € -27,7% 11,50 €  TTC

Vous économisez 4,40 €

13,25 € -27,7% 9,58 €  HT

Vous économisez 3,67 €

Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 20A 2P courbe C 10kA 400V EU - A9F74220

Ce disjoncteur Schneider magnétothermique conçu pour le domaine du grand tertiaire et industriel assure la protection des lignes électriques et des biens associés. Il convient parfaitement pour les installations françaises et européennes.

  • Ce disjoncteur électrique 20P Europe, avec son déclencheur magnétothermique de courbe C, a pour rôle de protéger efficacement vos circuits électriques en cas de courts-circuits ou de surintensités.
  • Assurez la protection des occupants/travailleurs en ajoutant un bloc différentiel Vigi iC60 Europe en option* à ce disjoncteur Schneider 2P.
  • La manette de ce disjoncteur Schneider à vis vous permet de connaître l'état du circuit électrique qui lui est associé : manette levée = ligne sous tension. Elle est facile d'accès.

Fiche e-catalogue disjoncteur 20A 2P courbe C Schneider Europe



À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77220). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.

  • Norme CE
  • Garantie 2 ans

Descriptif

Informations spécifiques du disjoncteur 2P :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 20 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2

  • Normes : EN 60947-2 / IEC 60898-1 / CEI 60947-2 / EN 60898-1

Données complémentaires du disjoncteur Schneider 20A :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques des prises de courant, plaque de cuisson, chauffe-eau, chauffage (max 4500 W)

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F74220

Schneider vous propose une large gamme de produits pour une installation électrique sécurisée, fiable et qualitative.

Dossier thématique :

Quel disjoncteur choisir selon la nature des circuits ? consultez notre article 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9F74220
Gencode EAN 3606480079573
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 20A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
