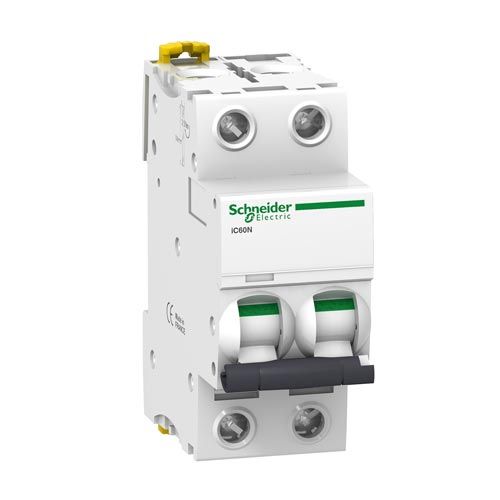

SCHNEIDER Acti9 iC60N Disjoncteur 20A 2P courbe D 10kA 400V - A9F75220

  • Réf. 123Elec : SCHA9F75220
  • Réf. Fabricant : A9F75220
SCHNEIDER
17,90 €  TTC
14,92 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 20A 2P courbe D 10kA 400V - A9F75220

Ce disjoncteur magnétothermique Schneider a la capacité de couper l'alimentation d'un réseau électrique en cas de courts-circuits ou surintensité électrique, dédié à vos installations tertiaires et industrielles.

  • Ce disjoncteur possède une courbe de déclenchement D ce qui lui permet d'accepter un courant d'appel élevé au démarrage de certains équipements.
  • En associant ce disjoncteur Schneider à un bloc différentiel Vigi iC60 en option*, vous garantissez la protection des occupants du bâtiment.
  • La position de la manette du disjoncteur indique son statut, ainsi, vous pouvez repérer plus facilement les circuits sous tension.
Fiche e-catalogue disjoncteur 20A 2P courbe D Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 20 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : D
  • Pouvoir de coupure :

     - 6000 A Icn at 400 V AC 50/60 Hz se conformer à EN/IEC 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : EN 60898-1 / CEI 60947-2 / IEC 60898-1 / EN 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des petits moteurs et machines monophasés

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F75220

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 à ce disjoncteur. Se place en tête de groupe.

Optez pour nos appareillages électriques de la marque Schneider, leader mondial en gestion d'énergie.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9F75220
Gencode EAN 3606480081026
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 20A
Type de courbe Courbe D
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
