  2. SCHNEIDER Acti9 iC60N Disjoncteur 25A 4P courbe C 10kA 400V - A9F77425
  • SCHNEIDER Acti9 iC60N Disjoncteur 25A 4P courbe C 10kA 230V - A9F77425_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 25A 4P courbe C 10kA 230V - A9F77425_x000D_

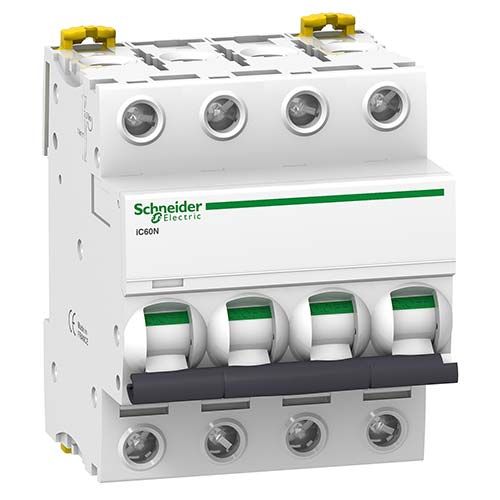

SCHNEIDER Acti9 iC60N Disjoncteur 25A 4P courbe C 10kA 400V - A9F77425

  • Réf. 123Elec : SCHA9F77425
  • Réf. Fabricant : A9F77425
SCHNEIDER
Fin de commercialisation
61,90 €  TTC
51,58 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 25A 4P courbe C 10kA 400V - A9F77425

Ce produit n'est plus commercialisé par 123elec. Retrouvez tous nos produits tertiaires disponibles sur notre site.

Ce disjoncteur magnétothermique a pour fonction de couper le courant lorsque des anomalies apparaissent sur une installation électrique (court-circuit ou surcharge).

  • Ce disjoncteur Schneider de la gamme iC60N permet de protéger, par exemple, les circuits d'éclairage ou celui des radiateurs électriques dans le domaine industriel et du grand tertiaire.
  • Possibilité d'associer une fonction différentielle à ce disjoncteur 25A en achetant un bloc différentiel Vigi iC60 en option*.
  • Grâce à la manette de man oeuvre de ce disjoncteur 25A vous obtenez une information sur l'état du circuit : ouvert ou fermé.

Fiche e-catalogue disjoncteur 25A 4P courbe C Schneider

  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 4 pôles
  • Nombre de pôles protégés : 4
  • Courant assigné : 25 A
  • Largeur en nombre de module : 4
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : EN 60898-1 / IEC 60898-1 / EN 60947-2 / CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC

  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1

  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 8
  • Hauteur : 85mm
  • Largeur : 72mm
  • Profondeur : 78,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits de chauffage ou climatisations en tétrapolaire.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Fiche e-catalogue Schneider :

Schneider réf.SCHA9F77425

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 à ce disjoncteur. Se place en tête de groupe.

Achetez une variété d'appareillages électriques Schneider à prix 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F77425
Gencode EAN 3606480094330
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 25A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Quadriphasé 4P
Emprise (en nombre de modules) 4
Tension 400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
