Présentation

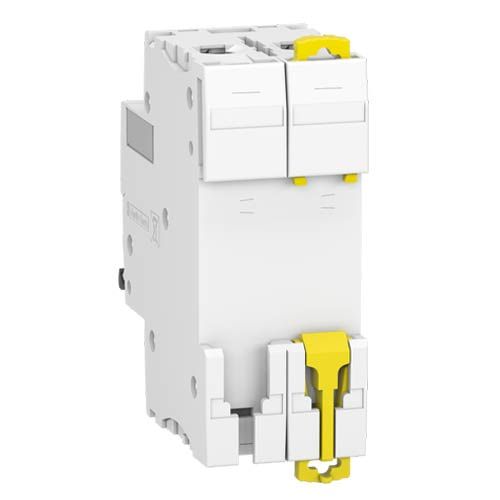

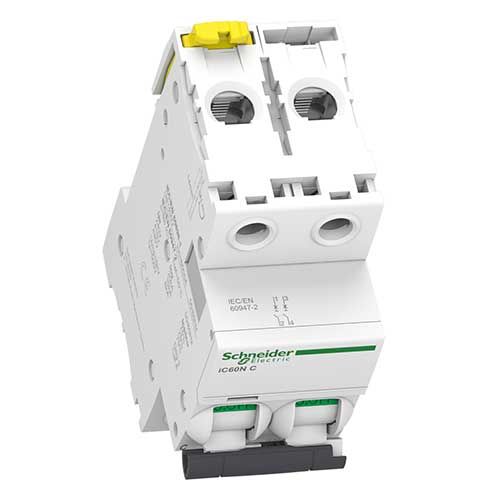

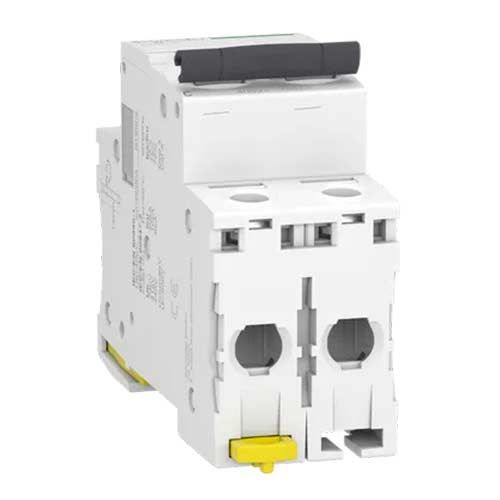

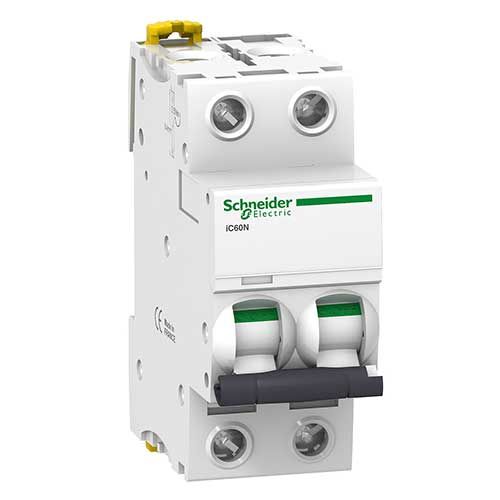

SCHNEIDER Acti9 iC60N Disjoncteur 50A 2P courbe C 10kA 400V EU - A9F74250
Ce disjoncteur Schneider Acti9 iC60N, dédié au grand tertiaire et au secteur de l'industrie, peut s'installer dans tous les tableaux européens. Il protège les équipements électriques en cas d'anomalies électriques.
- Assurez la protection de votre rangée de disjoncteur et assurez une sélectivité grâce à ce disjoncteur 50A qui peut s'utiliser comme disjoncteur tête de groupe.
- Pour connaître l'état de ce disjoncteur Acti9 iC60, repérez sa manette de commande. Si le levier est levé, le circuit est sous tension.
- Un bloc différentiel Vigi iC60 Europe en option* peut s'associer à ce disjoncteur électrique Schneider afin de protéger les travailleurs présents dans le bâtiment.
Fiche e-catalogue disjoncteur 50A 2P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77250). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Informations techniques de ce disjoncteur 50A Schneider :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 2 pôles
- Nombre de pôles protégés : 2
- Courant assigné : 50 A
- Largeur en nombre de module : 2
- Type de réseau : CA / CC
- Type de déclencheur : thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : - Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : CEI 60947-2 / EN 60898-1 / EN 60947-2 / IEC 60898-1
Autres caractéristiques de ce disjoncteur Schneider :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20%
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
- [Ui] tension d'isolement : - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 4
- Hauteur : 85mm
- Largeur : 36mm
- Profondeur : 78,5mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...25 mm² rigide - Borne de connexion (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des circuits de chauffage jusqu'à 7500W.
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74250*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur.
Schneider est le partenaire idéal pour la réalisation de vos travaux électriques. Il vous propose des produits de qualité et durables.
Dossier thématique :Quel disjoncteur choisir selon la nature des circuits ?
