  2. SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 400V - A9F77263

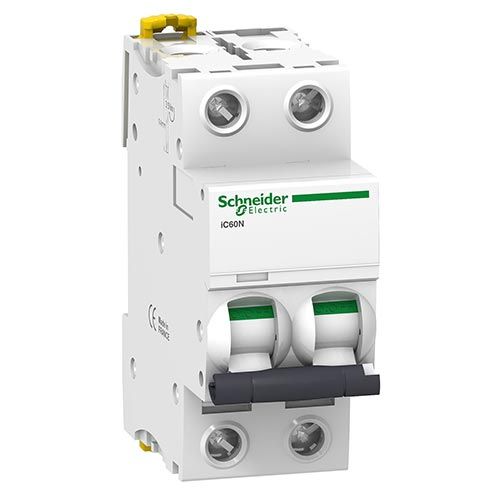

  • SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 230V - A9F77263_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 230V - A9F77263_x000D_

SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 400V - A9F77263

  • Réf. 123Elec : SCHA9F77263
  • Réf. Fabricant : A9F77263
Note : 5 sur 5 1 avis
SCHNEIDER
En stock Livraison le 23/04/2025 ** Sous réserve de paiement CB en livraison TNT
63,00 €  TTC
52,50 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 400V - A9F77263

Ce disjoncteur Schneider magnétothermique est capable d'interrompre le courant pour assurer la sécurité de votre installation électrique, il est spécialement développé pour le grand tertiaire et le secteur industriel.

  • Grâce à sa fonction magnétothermique, les deux conducteurs associés au disjoncteur bipolaire sont protégés lorsqu'un court-circuit ou une surintensité interviennent.
  • Ce disjoncteur peut se placer en tête d'une rangée de votre tableau électrique afin d'assurer une sélectivité et ainsi assurer la continuité de service.
  • Un bloc différentiel Vigi iC60 en option* peut s'ajouter à ce disjoncteur Schneider pour protèger les occupants du bâtiment contre le risque d'électrisation.
Fiche e-catalogue disjoncteur 63A 2P courbe C Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 63 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1

    nbsp;- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

    nbsp;- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à IEC 60947-2
  • Normes : CEI 60947-2 / EN 60947-2 / IEC 60898-1 / EN 60898-1

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...35 mm² rigide

     - Borne de connexion (haut ou bas) 1...25 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des machines monophasés, groupe de circuits monophasés et prises de recharge véhicule électrique

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F77263

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 à ce disjoncteur. Se place en tête de groupe.

Choisissez nos appareillages Schneider pour effectuer vos branchements électriques.

Avis clients

Moyenne des notes : 5/5 Avis classés du plus récent au plus ancien

    par georges - Avis publié le

    tres bon produit

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9F77263
Gencode EAN 3606480094194
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 63A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
