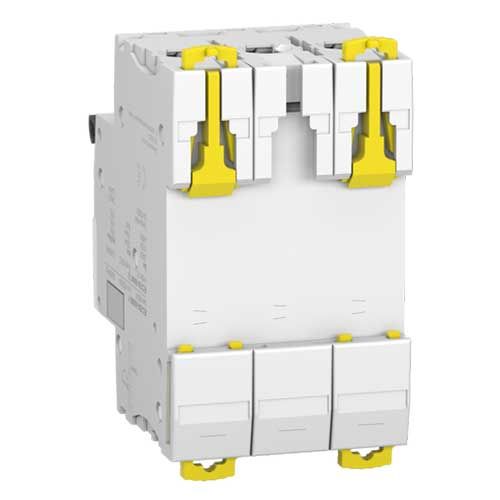

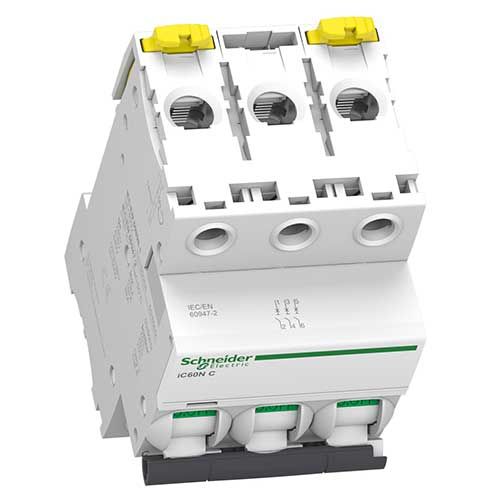

SCHNEIDER Acti9 iC60N Disjoncteur 63A 3P courbe C 10kA 230V EU - A9F74363

  • Réf. 123Elec : SCHA9F74363
  • Réf. Fabricant : A9F74363
SCHNEIDER
409,91 €  TTC
341,59 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 63A 3P courbe C 10kA 230V EU - A9F74363
Ce disjoncteur Schneider est un mécanisme essentiel afin d'assurer la protection de vos biens en cas de court-circuit ou de surintensité électrique. Il est compatible avec tous les tableaux électriques d'Europe.
  • La position des manettes présentes sur ce disjoncteur Acti9 Schneider vous permet d'identifier rapidement le statut de votre disjoncteur : si les leviers sont levés, le circuit est sous tensions.
  • Un bloc différentiel Vigi iC60 Europe en option* peut être associé à ce disjoncteur électrique Schneider afin de vous donner une protection complète : à la fois des biens, mais également des personnes.
  • Ce disjoncteur à vis 63A est développé pour une utilisation dans le secteur industriel et du grand tertiaire. Il a pour rôle de protéger vos appareils électriques puissants en énergie.
Fiche e-catalogue disjoncteur 63A 3P courbe C Schneider EuropeÀ savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77363 ).Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau. Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.

  • Norme CE
  • Garantie 2 ans

Descriptif

Informations principales de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3 pôles
  • Nombre de pôles protégés : 3
  • Courant assigné : 63A
  • Largeur en nombre de module : 3
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :
     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :
     - Catégorie A se conformer à EN 60947-2
     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :
     - Oui se conformer à EN 60898-1
     - Oui se conformer à EN 60947-2
     - Oui se conformer à IEC 60898-1
     - Oui se conformer à CEI 60947-2
  • Normes : EN 60947-2 / EN 60898-1 / CEI 60947-2 / IEC 60898-1

Données complémentaires de ce disjoncteur électrique Acti9 :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :
     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
     - 10 kA 100 % se conformer à CEI 60947-2 - 125...180 V CC
     - 10 kA 100 % se conformer à EN 60947-2 - 125...180 V CC
  • [Ui] tension d'isolement :
     - 500 V CA 50/60 Hz se conformer à EN 60947-2
     - 500 V AC 50/60 Hz se conformer à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs :
     - 6 kV se conformer à EN 60947-2
     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 78,5mm
  • Type de raccordement :
     - Borne de connexion (haut ou bas) 1...35 mm² rigide
     - Borne de connexion (haut ou bas) 1...25 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits plancher chauffant jusqu'à 5400W, circuit de borne de recharge de véhicules 32A mono et triphasés.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :
Fiche technique Schneider réf.SCHA9F74363

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur.

Schneider, expert dans les énergies électriques, dispose d'une large gamme de produits : interrupteurs, blocs différentiels, tableaux nus, etc...

Dossier thématique :
Quel disjoncteur choisir selon la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74363
Gencode EAN 3606480079719
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 63A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Triphasé 3P
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
Application du produit Gamme européenne
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
