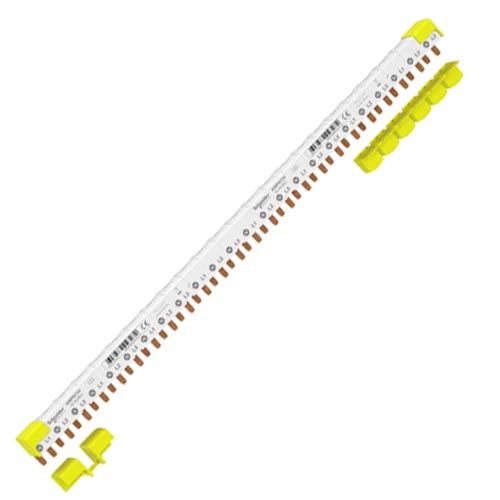

SCHNEIDER Acti9 iDT40 Peigne de répartition 3P+N 80A 24 modules - A9XPN724

  • Réf. 123Elec : SCHA9XPN724
  • Réf. Fabricant : A9XPN724
SCHNEIDER
19,00 €  TTC
15,83 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40 Peigne de répartition 3P+N 80A 24 modules - A9XPN724

Ce peigne de répartition, conçu pour les bâtiments tertiaires, est très facile à installer dans un tableau électrique. Sa fonction est d'alimenter des modules iDT40.

  • Ce peigne de répartition Schneider horizontal vous permet d'alimenter une rangée d'appareillages modulaires 3P+N, 3P ou 1P+N. Il peut s'utiliser avec des protections de tête tétrapolaires.
  • Très pratique, ce peigne Acti9 iDT40 peut rester fixer dans votre tableau lorsque vous souhaitez y clipser/déclipser des appareillages modulaires (insérés sur rail DIN et raccordés au peigne).
  • Peigne Schneider 24 modules découpable : si vous souhaitez bénéficier d'un peigne parfaitement adapté aux nombres de départs de disjoncteurs, il vous suffit de le couper à son extrémité.
Fiche e-catalogue peigne de répartition 80A 24 modules Schneider
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce peigne d'alimentation :

  • Gamme : Acti 9
  • Fonction de base : peigne de raccordement à dent
  • Mode d'installation : horizontal
  • Description des pôles : 3P + N
  • Nombre de modules : 24
  • Nombre de voies : 8 voies N + 3 L
  • Configuration des pôles pour 1 voies :

     - 1 3P + N

     - 1 3P

     - 3 1P + N
  • Peigne sécable
  • [Ie] courant assigné d'emploi : 80A à 40°C
  • [Ue] tension assignée d'emploi :

     - 230V CA Ph/N

     - 400 V CA Ph/Ph
  • [Ui] tension d'isolement : 440 V CA se conformer à CEI 61439-1
  • [Uimp] tension assignée de tenue aux chocs : 4kV
  • Emplacement de montage : haut
  • Pas de raccordement : 9mm entre phase et neutre / 18 mm entre phases
  • Distance entre appareils : 54mm
  • Pas de 9mm : 48
  • Hauteur : 32mm
  • Largeur : 434mm
  • Profondeur : 28mm
  • Couleur : blanc (RAL 9003)
  • Normes : EN/CEI 60439-1

Domaines d'applications :

Peigne d'alimentation pour l'industrie et le tertiaire (circuits terminaux).

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Ce peigne est compatible avec les gammes :

  • Acti 9 DT40
  • Acti 9 DT40 Vigi
  • Acti 9 ITG40
  • Acti 9 Vigi TG40
  • Acti9 iDT40
  • Acti9 Vigi iTG40
  • Acti9 Acti9 iDT40K
  • ...(consulter fiche technique)

Caractéristiques e-catalogue Schneider :

Schneider SCHA9XPN724

Un grand nombre de références matériel électrique Schneider est disponible sur 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9XPN724
Gencode EAN 3606489443474
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iDT40
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
