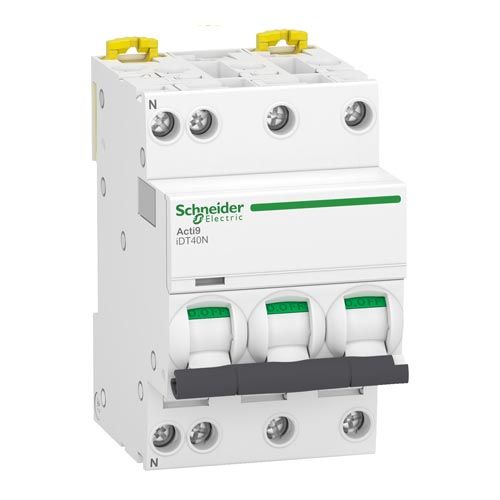

SCHNEIDER Acti9 iDT40N Disjoncteur 16A 3P+N courbe C 10kA 400V - A9P24716

  • Réf. 123Elec : SCHA9P24716
  • Réf. Fabricant : A9P24716
SCHNEIDER
56,50 €  TTC
47,08 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

SCHNEIDER Acti9 iDT40N Disjoncteur 16A 3P+N courbe C 10kA 400V - A9P24716

Ce disjoncteur Schneider magnétothermique est une solution de protection efficace pour sécuriser vos installations en cas de dysfonctionnements électriques.

  • Ce disjoncteur Schneider 10kA peut être utilisé avec un abonnement EDF Tarif Jaune. Ce tarif est dédié aux entreprises avec un compteur dont la puissance oscille entre 42 et 240kVA.
  • Ce disjoncteur 16A 3P+N pour bâtiments tertiaires coupe le courant des circuits tétrapolaires lorsque un court-circuit ou une surintensité apparaissent sur les lignes électriques.
  • Pour réaliser une intervention en toute sécurité sur vos lignes électriques, vous pouvez consigner ce disjoncteur Acti9 iDT40N. Cadenassez-le et les accidents électriques seront évités.
Fiche e-catalogue disjoncteur 16A courbe C 10kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40
  • Nom de l'appareil : IDT40N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 16A
  • Largeur en nombre de module : 3
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 7,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...10mm² souple

     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits prises tétrapolaires.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9P24716

Optez pour du matériel électrique durable de la marque Schneider.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Bonjour est-ce que l’appareillage à la pastille NF conforme à l’UTE C-15100 Bonjour est-ce que l’appareillage à la pastille NF conforme à l’UTE C-15100
Question de Fernand
Réponse de 123elec
Bonjour Fernand, Ce produit est bien NF, mais seule le marquage CE est présent sur le produit, la norme NF est une certification et non un marquage. Cordialement, Nicolas D. 123elec
Lire la réponse complète Fermer la réponse complète

Ces produits peuvent vous intéresser

Caractéristiques

Référence fabricant A9P24716
Gencode EAN 3606481382061
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iDT40
Intensité 16A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Triphasé + Neutre 3P+N
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
