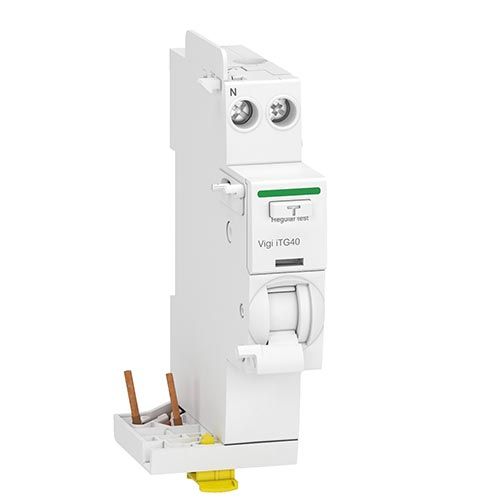

  • Bloc différentiel Vigi SCHNEIDER Acti9 1P+N 25A 300mA type AC iTG40 - A9Y13625
  • Bloc différentiel Vigi SCHNEIDER Acti9 1P+N 25A 300mA type AC iTG40 - A9Y13625

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 1P+N 25A 300mA type AC - A9Y13625

  • Réf. 123Elec : SCHA9Y13625
  • Réf. Fabricant : A9Y13625
SCHNEIDER
87,50 €  TTC
72,92 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 1P+N 25A 300mA type AC - A9Y13625

Associez ce bloc différentiel à votre disjoncteur tête de groupe et ajoutez la protection des personnes et de vos équipements.

  • Afin de simplifier le raccordement des disjoncteurs en aval, vous pouvez installer un peigne directement sur bloc différentiel Vigi Schneider grâce à son départ sur le dessus.
  • Ce bloc diff Vigi 1P+N a deux fonctions importantes : il protège à la fois les occupants contre les électrisations par contacts indirects mais également vos équipements.
  • Vérifiez le bon fonctionnement de votre bloc différentiel Schneider grâce à son bouton test présent sur celui-ci.
Fiche e-catalogue Bloc différentiel Vigi 1P+N 25A 300mA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce bloc différentiel Schneider :

  • Gamme : Acti 9
  • Nom de l'appareil : Vigi iTG40
  • Fonction de base : blocs différentiels Vigi
  • Couleur : blanc
  • Nombre de pôles : 1P+N
  • Position du pôle neutre : gauche
  • Courant assigné : 25A
  • Protection du différentiel : 300mA
  • Type de différentiel : AC
  • Type de réseau : CA
  • Temporisation : instantanée
  • Position de l'appareillage dans l'installation : groupe d'arrivées
  • Fréquence : 50 Hz
  • [Ue] tension assignée d'emploi : 230V CA 50Hz
  • Normes : EN/CEI 61009-2-1
  • Certification produit : CE
  • Label : NF
  • Degrés de protection :

     - IP20 se conformer à CEI 60529

     - IP40 (boîtier modulaire) se conformer à CEI 60529
  • Degrés de pollution : 3 se conformer à EN/CEI 61009-2-1
  • Pas de 9 mm : 2

Données complémentaires de ce bloc différentiel Schneider :

  • Technologie différentiel : indépendant de la tension
  • [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1

  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
  • Bouton test pour vérifier le bon fonctionnement du dispositif
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles
  • Indication de tension : signalisation de défaut

Informations relatives à l'installation :

  • Mode d'installation : encliquetable
  • Support de montage : rail DIN
  • Connexion électrique du disjoncteur : connecteur
  • Compatibilité répartiteur, peigne, jeu de barres : bas
  • Hauteur : 91mm
  • Largeur : 36mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne du type à cage haut 1...16 mm² rigide

     - Borne du type à cage haut 1...10 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut de connexion
  • Couple de serrage : 2 N.m haut
  • Température de fonctionnement : -5 à 60 °C
  • Températur ambiante de stockage : -40 à 85 °C

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des personnes et des équipements contre les électrocutions par contacts directs et indirects

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf n°A9Y13625

Optez pour le matériel électrique Schneider, produits qualitatifs et durables dans le temps.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9Y13625
Gencode EAN 3606481383280
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iTG40
Fonction du module Bloc différentiel
Intensité 25A
Sensibilité différentiel 300mA
Type de différentiel Type AC
Bornes auto Non
Type de connexion A vis
Nombre de pôles Monophasé 1P+N
Tension 230V
Emprise (en nombre de modules) 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
