  2. SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 3P+N 25A 300mA type AC - A9Y13725

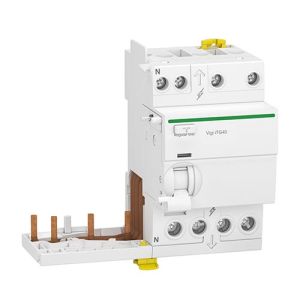

  • Bloc différentiel Vigi SCHNEIDER Acti9 3P+N 25A 300mA type AC iTG40 - A9Y13725

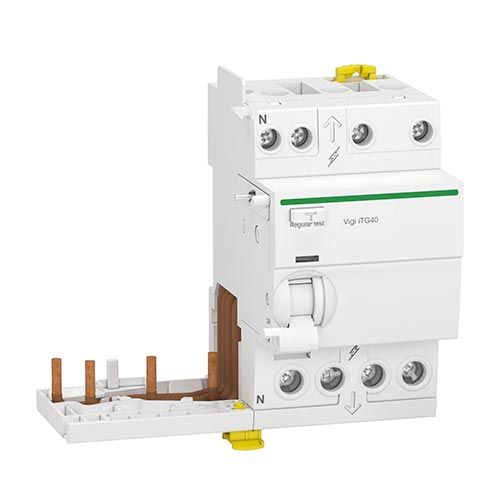

  • Bloc différentiel Vigi SCHNEIDER Acti9 3P+N 25A 300mA type AC iTG40 - A9Y13725

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 3P+N 25A 300mA type AC - A9Y13725

  • Réf. 123Elec : SCHA9Y13725
  • Réf. Fabricant : A9Y13725
SCHNEIDER
Fin de commercialisation
93,90 €  TTC
78,25 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 3P+N 25A 300mA type AC - A9Y13725

Ce produit n'est plus commercialisé par 123elec. Retrouvez la gamme Schneider Tertiaire disponible sur notre site.

Garantissez la protection des occupants de votre bâtiment en associant ce bloc différentiel tête de groupe à un disjoncteur.

  • Son départ sur le dessus vous permet d'installer un peigne directement sur ce module afin de faciliter le raccordement des disjoncteurs en aval.
  • Ce Vigi 3P+N Schneider protège les occupants contre les électrocutions par contacts indirects tels que : le contact avec une armoire métallique, un lave-vaisselle, un sèche linge ou une machine à laver, non relié à la terre et dont l'équipement électrique qu'elle contient présente un défaut d'isolement
  • Vérifier que votre bloc différentiel Vigi 25A fonctionne de manière optimale, grâce au bouton test présent sur ce dernier.

Fiche e-catalogue Bloc différentiel Vigi 1P+N 25A 300mA Schneider

  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce bloc différentiel Schneider :

  • Gamme : Acti 9
  • Nom de l'appareil : Vigi iTG40
  • Fonction de base : blocs différentiels Vigi
  • Couleur : blanc
  • Compatibilité de gamme : Acti9, Acti9 iDT40
  • Nombre de pôles : 3P+N
  • Position du pôle neutre : gauche
  • Courant assigné : 25A
  • Protection du différentiel : 300mA
  • Type de différentiel : AC
  • Type de réseau : CA
  • Temporisation : instantanée
  • Position de l'appareillage dans l'installation : groupe d'arrivées
  • Fréquence : 50 Hz
  • [Ue] tension assignée d'emploi : 400V CA 50Hz
  • Normes : EN/CEI 61009-2-1
  • Certification produit : CE
  • Label : NF
  • Degrés de protection :

     - IP20 se conformer à CEI 60529

     - IP40 (boîtier modulaire) se conformer à CEI 60529
  • Degrés de pollution : 3 se conformer à EN/CEI 61009-2-1
  • Pas de 9 mm : 6

Informations complémentaires de ce bloc différentiel Schneider :

  • Technologie différentiel : indépendant de la tension
  • [Ui] tension d'isolement : 440V CA 60/50 Hz se conformer à EN/CEI 61009-2-1

  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
  • Bouton test pour vérifier le bon fonctionnement du dispositif
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles
  • Indication de tension : signalisation de défaut

Informations relatives à l'installation :

  • Mode d'installation : encliquetable
  • Support de montage : rail DIN
  • Connexion électrique du disjoncteur : connecteur
  • Compatibilité répartiteur, peigne, jeu de barres : bas
  • Hauteur : 91 mm
  • Largeur : 108 mm
  • Profondeur : 74 mm
  • Type de raccordement :

     - Borne du type à cage haut 1...16 mm² rigide

     - Borne du type à cage haut 1...10 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut de connexion
  • Couple de serrage : 2 N.m haut
  • Température de fonctionnement : -5 à 60 °C
  • Température ambiante de stockage : -40 à 85 °C

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des personnes et des équipements contre les électrocutions par contacts indirects.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf n°A9Y13725

Les appareillages Schneider sont durables et sécurisés.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9Y13725
Gencode EAN 3606481383532
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iTG40
Fonction du module Bloc différentiel
Intensité 25A
Sensibilité différentiel 300mA
Type de différentiel Type AC
Bornes auto Non
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Tension 400V
Emprise (en nombre de modules) 3
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
